北京阿秒科技有限公司介绍

一、企业概况与定位

阿秒科技（Attostek）成立于2021年，专注于相机、镜头和光学系统的研发、生产和销售。我们的产品涵盖整个光谱——从极紫外（EUV）到可见光，再到短波红外（SWIR）、中波红外（MWIR）和长波红外（LWIR），服务于工业检测、科学研究、生物医学应用和半导体等多个领域。我们致力于提供*且全面的相机和镜头组合，旨在帮助客户“SEE EVERYTING YOU NEED”，为合作伙伴带来竞争优势。

阿秒科技的定位是立足，面向世界的光电器件+光电系统+AI的创*平台企业。

我们致力于依托强大的创新与制造能力，为客户提供更丰富的光电产品选择，助力其更高效、更便捷地找到*适合的解决方案。同时，我们持续探索人工智能AI与光电技术的深度融合，推动行业智能化升级。

二、全光谱相机产品系列

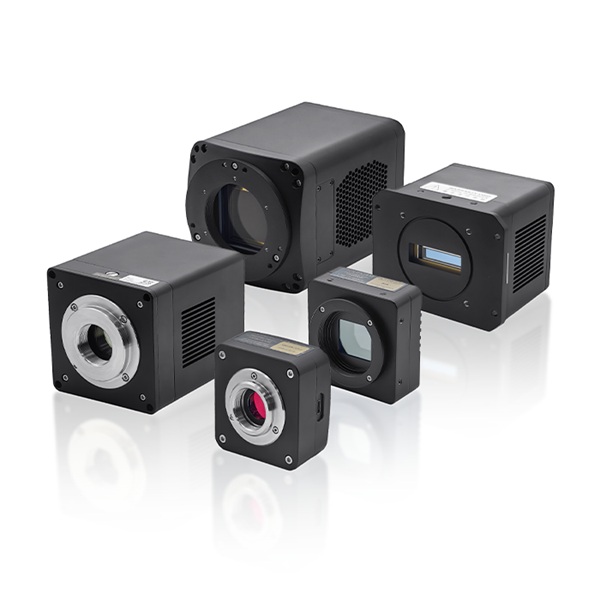

紫外-可见光相机

Attostek 提供多种型号的紫外-可见光相机。阿秒科技的相机主要分为高灵敏度、高分辨率和高速相机，还有 CCD 相机和显微镜相机。分辨率范围为 50 万至 2600 万像素，像元尺寸范围为 2.4 至 16 微米（μm），制冷温度范围为 0 至 –50°C，并支持 USB3.0、GigE、CoaXPress 和 CameraLink 等多种工业接口，产品种类丰富，可满足不同应用场景的需求。

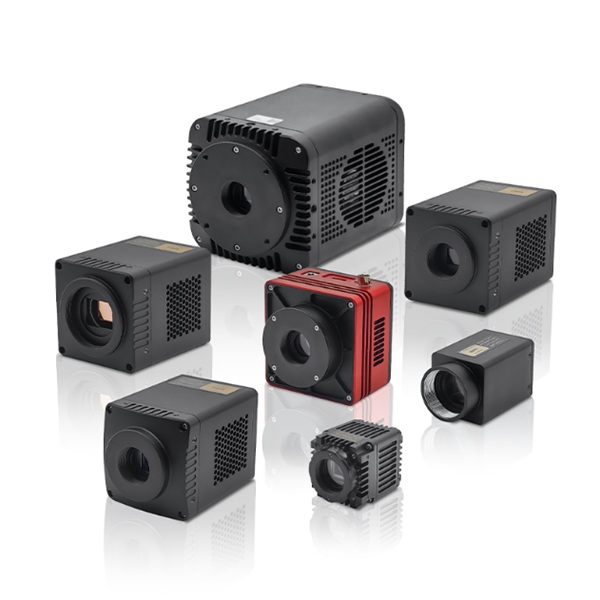

短波红外相机

Attostek 提供多种型号的短波红外相机，光谱范围涵盖 400–1700 nm、900–1700 nm 和 900–2700 nm。传感器类型包括铟镓砷（InGaAs）、量子点（Quantum Dot）和碲镉汞（MCT）。制冷温度范围为 0 至 –50°C，并支持 USB3.0、GigE、CoaXPress、CameraLink 和 MiPi 等多种工业接口。此外，我们还提供紧凑型短波红外相机型号，以满足不同集成环境的需求。

中波红外相机

Attostek提供多种高性能热像仪和中波红外机芯。我们的产品包括基于碲镉汞（MCT）、锑化铟（InSb）和高性能II型晶格（T2SL）材料的斯特林制探测器开发的多款产品。可用分辨率涵盖多种规格，如2048 x 2048、1280 x 1024和640 x 512。相机支持多种接口，包括GigE、USB 3.0和CameraLink，并配备软件，不仅提供基础控制，还具备多种图像处理和增强功能，如AGC和BPR。

长波红外相机

Attostek提供全面的LWIR解决方案，涵盖从完整的热成像相机和核心模块到全集成热成像系统。我们的产品主要有三种类型：基于氧化钒（VOx）的非制冷LWIR相机、使用碲镉汞（MCT）或Ⅱ类晶格（T2SL）材料的制冷相机，以及高温（HOT）制冷的LWIR相机。可用分辨率涵盖640×512、1024×768和1280×1024等型号，支持多种工业和显示接口，包括GigE、USB 3.0、CameraLink和MIPI。

镜头

我们提供多样化配置以满足不同应用需求：

• 光谱范围：镜头覆盖从200nm-14000nm波长范围

• 焦距选项：镜头从广角到长焦规格范围广泛，包括但不限于10mm、50mm、100mm、500mm和1200mm。

• 分辨率兼容性：设计以匹配从200万像素到100万像素及更大性能传感器（如200万、500万、800万、1000万、5000万像素）。

• 接口兼容性：支持主流工业接口标准，如C卡口、F卡口、M42及多种法兰配置，便于系统集成。

阿秒科技凭借垂直整合能力提供光电部件和光电系统，致力于持续为客户提供稳定的产品和服务，目标是帮忙客户 “SEE EVERYTING YOU NEED”。

想了解更多信息，请查询网站https://attostek.cn/
