倍加福的PCV、PXV和safePXV数据矩阵定位系统采用数据矩阵码实现定位。该系统由二维相机系统（读头）与数据矩阵码带或金属条码组成。这种组合确保了*精度和极其可靠的定位性能。

自粘式代码带或金属条码固定在系统或工厂的固定部件上，例如电梯井壁或电动单轨系统（EMS）的安装轨道。 二维读头安装在与之平行移动的"载体"上，例如电梯轿厢或EMS的承载装置。凭借编码冗余设计与宽广读取窗口，PCV、PXV及safePXV数据矩阵定位系统即使在代码带污损或破损时仍能可靠检测位置，并可无缝跨越代码带间隙。

这些系统在读取窗口和数据矩阵码尺寸方面存在差异：PXV和safePXV凭借其宽大的读取窗口提供了更高的安装容差。定位系统可通过数据矩阵码卡、电脑或控制器进行参数设置，从而实现快速部署。数据矩阵定位系统的典型应用包括：滑轨与电动单轨系统的定位、起重与电梯系统的定位、演播室技术设备定位以及起重机定位。

编码带

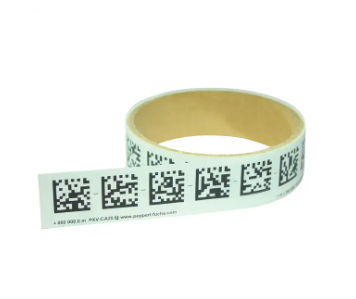

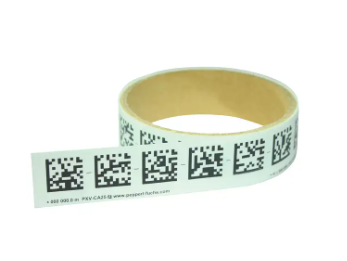

数据矩阵编码带

显示详情

主要优势一览

较高的耐化学性

重量轻

自粘式安装

耐高温

高机械稳定性

通用规格

开始位置 0 m

长度 11 m

宽度 25 mm （1 行版本）

外径 * 180 mm

（具有 100 m *编码带长度）

内径 76 mm ( 卷芯 )

环境条件

工作温度 -40 ... 100 °C (-40 ... 212 °F)

安装温度 10 ... 40 °C (50 ... 104 °F)

耐环境性能 紫外线辐射

湿度

盐雾 (150 h / 5%)

额定电阻 油

油脂

燃料

脂肪溶剂

弱酸

机械规格

材料厚度 150 µm

材料 塑压

表面 聚酯 ， 哑光

质量 6,3 g / m

抗拉强度 ≥ 150 N

制造公差 ±1 mm/m

存储 在正常存储条件下*长 2 年。

胶粘剂 丙烯酸基胶粘剂 ; 固化 72 h

胶粘强度 平均电压 (FTM2)

铝 : 24 N / 25 mm

高级不锈钢 : 25 N / 25 mm

ABS : 22 N / 25 mm

PP : 18 N / 25 mm

HD-PE : 12 N / 25 mm

LD-PE : 12 N / 25 mm

注意 *编码带长度：每卷 100 m
