产品简介

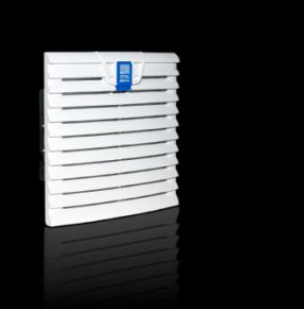

TopTherm过滤风扇

商品编号： SK 3239100

完整的风扇单元，可免工具安装在表面上。风量从20 - 900 m³/h，标准防护等级IP 54。

产品描述

文章编号：

SK 3239100

设计

壁挂式

产品描述

采用斜风扇技术的风扇和过滤单元具有优越的压强稳定性，并确保空气流量更加恒定。流出方向的斜角确保机箱的散热更加均匀。

产品修改

自2024年5月起，连接夹的盖子不再作为TopTherm过滤风扇的一部分。在测试中，证明它不是达到标准所必需的，并且对功能和运行可靠性没有影响。

颜色

RAL 7035

供应包括

完整的装置，准备安装，包括切碎纤维过滤垫

粉丝

轴向、阴影 pole 电机

空气通量，无障碍气流（带褶皱过滤器）

在50 Hz时：110 立方米/小时

在60 Hz时：125 立方米/小时

空气通过量，无障碍气流（带切碎纤维过滤器）

在50 Hz时：100 立方米/小时

在60 Hz时：115 立方米/小时

空气通过量，包括出口滤网和切短纤维滤网（数量 x 订单号）

1 x 3239200: 74/87 立方米/小时

2 x 3239200: 84/98 立方米/小时

额定工作电压

230 V, 1~, 50 Hz/60 Hz

功耗 Pel

在50 Hz时：16.5 W

在60 Hz时：14 W

额定电流*。

在50 Hz时：0.12 A

在60 Hz时：0.09 A

维度

宽度：204 毫米

高度：204 毫米

安装深度

90 毫米

安装开口

剪切宽度：177 毫米

剪切高度：177 毫米

IP防护等级至IEC 60 529

IP 54 带切断纤维过滤器/褶皱过滤器

IP 55 带褶皱过滤器和吸音垫

IP 56 带切短纤维过滤器/褶皱过滤器和防溅罩

保护类别 NEMA

12型带切短纤维过滤器/褶皱过滤器

类型 3

类型 3R

类型 4

4X 型，带切碎纤维过滤器/褶皱过滤器和防溅罩

预熔断

微型断路器/熔断器：2 A

注意

为了增加空气通过量，可选使用褶皱滤芯（见特性曲线）。适用于与风扇过滤单元、屋顶风扇和出口过滤器一起使用。

使用过滤风扇3237.XXX时，电气连接通过在装置上连接的两条单线（长度约300毫米）进行，对于所有其他过滤风扇，使用无螺钉弹簧端子。

风扇的使用寿命 (L10, 40 °C)

在50 Hz时：68,200 h

在60 Hz时：68,200 h

工作温度范围

-15 °C...55 °C

储存温度范围

-30 °C...70 °C

噪音水平

在50 Hz时：46 dB(A)

在60 Hz时：49 dB(A)

包装的

1 件。

净重

1.1 公斤

毛重

1.17 公斤

海关关税编号

84145915

欧洲商品编码

4

ETIM 9

EC000320

ETIM 8

EC000320

ECLASS 8.0

27180716

产品描述

SK 风扇和过滤器装置 TopTherm，100/115 m³/h，230 V，1相，50/60 Hz，外形尺寸：204 x 204 x 24 mm
