S8VK-C24024欧姆龙

开关模式电源

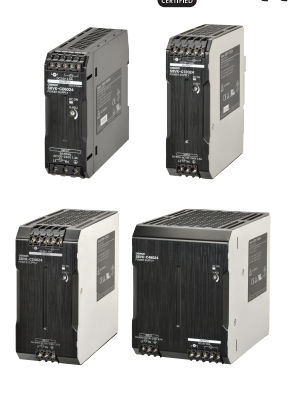

S8VK-C（60/120/240/480-W型号）

经济高效的单相电源

通用输入和安全标准

适用于全球应用

节省空间的紧凑设计

•全球应用的通用输入：

100至240伏交流电（85至264伏交流电）

•直流输入可用：90至350 VDC

•工作温度范围：-25至60°C

•尺寸紧凑，空间小

•通过特殊安装支架灵活安装

•安全标准：

UL508/62368-1，CSA C22.2第107.1/62368--1号

EN62477-1，EN62368-1

•EMS：符合EN61204-3标准

电磁干扰：EN55011 A级

•三年保修

注：三年保修条件：额定输入电压，80%负载，

环境工作温度：40°C，标准安装

型号结构

型号图例

注意：并非所有组合都是可能的。请参阅下面订购信息中的型号列表。

订购信息

注：有关普通库存型号的详细信息，请联系离您*近的欧姆龙代表。

*1.直流输入额定输出电流见第4页降额曲线。

！请参阅所有电源和安全的安全注意事项

第11页的注意事项。

1 2

S8VK-C@@@24

1.额定功率

060:60瓦

120:120瓦

240:240w

480:480瓦

2.输出电压（VDC）

24:24伏

额定功率输入电压输出电压（VDC）输出电流*1型号

60瓦

单相

100至240伏交流电

90至350伏直流电

24伏2.5安S8VK-C06024

120w 24v 5a S8VK-C12024

240瓦24伏10安S8VK-C24024

480 W 24 V 20 A S8VK-C48024

S8VK-C

2.

规格

评级、特征和功能

*请勿使用逆变器输出作为电源。输出频率为50/60 Hz的逆变器是可用的，但内部

电源的温度可能会导致点火或燃烧。

*2.在25°C下冷启动。详情请参阅第5页的工程数据。

*3.如果打开输出电压调节器（V.ADJ），电压将增加过电压调节范围的+15%。调整时

输出电压，确认电源的实际输出电压，并确保负载没有损坏。

*4.环境工作温度在-25至60°C之间时的特征。

*5.要重置保护，请关闭输入电源三分钟或更长时间，然后重新打开。

*6.直流输入安全标准

以下安全标准适用于直流输入：UL第62368-1号、cUR（CSA C22.2第62368.1号）、EN 62477-1、EN62368-1。

对于直流输入，外部保险丝可确保安全。

选择符合以下条件的外部保险丝。

S8VK-C06024:*小350 VDC，6A

S8VK-C12024：*小350 VDC，8A

S8VK-C24024：*小350 VDC，8A

S8VK-C48024：*小350 VDC，12A

*7.该值为满足额定输出电压和额定输出电流时的值。

额定功率60 W 120 W 240 W 480 W

项目输出电压（VDC）24V 24V 24V 24V

效率（典型）230 VAC输入88%88%87%91%

输入

电压*1 100至240伏交流电，90至350伏直流电（允许范围：85至264伏交流电）*6

频率*1 50/60赫兹（47至450赫兹）50/60赫兹

电流（典型）115 VAC输入1.0 A 2.2 A 2.5 A 4.8 A

230伏交流电输入0.7安1.4安1.3安2.4安

功率因数

（典型）*7 230 VAC输入0.44 0.45 0.92 0.97

谐波电流发射——符合EN61000-3-2

漏电流

（典型）

115 VAC输入0.19 mA 0.19 mA 0.24 mA 0.26 mA

230伏交流输入0.34毫安0.36毫安0.54毫安0.65毫安

浪涌电流

（典型）*2

115 VAC输入16 A

230 VAC输入32 A

输出

电压调节范围*3-10%-15%（带V.ADJ）（保证）

20 MHz的纹波

（典型）*4 230 VAC输入70 mV 120 mV 150 mV 130 mV

输入变化影响*0.5%（85至264 VAC输入，*负载）

负载变化影响（额定输入电压）在0%至*负载下*为1.5%

温度变化影响*0.05%/°C。

启动时间

（典型）*2

115 VAC输入530毫秒800毫秒790毫秒770毫秒

230 VAC输入410毫秒760毫秒750毫秒670毫秒

储存温度-25至65°C

环境工作湿度20%至90%（储存湿度：10%至95%）

介电强度

（检测电流：20mA）

3.0 kVAC持续1分钟（所有输入和输出之间）

2.0 kVAC，持续1分钟（所有输入和PE端子之间）

1.0 kVAC持续1分钟（在所有输出和PE端子之间）

500 VDC下的绝缘电阻*小为100 MΩ（所有输出和所有输入/PE端子之间）

抗振性

10至55 Hz，0.375 mm单振幅，在X、Y和Z方向各持续2小时

10至150 Hz，0.35 mm单振幅（60 W、120 W、240 W*5 G，480 W*3 G）持续80分钟。

每个都在X、Y和Z方向上

抗冲击性150 m/s2，在±X、±Y和±Z方向各3次

输出指示灯是（颜色：绿色），照明范围为额定电压的80%至90%或以上

电磁干扰

传导发射符合EN61204-3 EN55011 A级标准，并基于FCC A级标准

辐射发射符合EN61204-3 EN55011 A级
