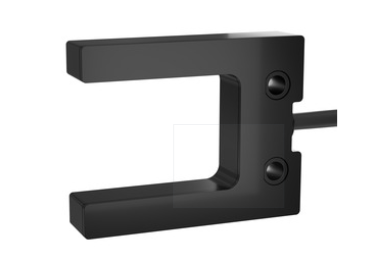

槽型光电传感器

GS 63B/6,200-S12

GS 63B/6-S8

GS 63B/6-S8V

GS 63B/6.01,200-S12

GS 63B/6D.3-S8V

IGS 63/6.3

IGS 63/6.3,200-S12

IGS 63/6D.3

IGS 63/6D.3,200-S12

IGS 63B/6.3

IGS 63B/6.3,200-S12

GS 63B/6.3,200-S8

GS 63B/6.3-S8

GS 63B/6.3-S8V

GS 63B/6D

GS 63B/6D,200-S12

GS 63B/6D-S8

GS 63B/6D.3-S8

品编号： 50154016

系列 06B

物理学原理 光学

应用 小零件探测

MTTF 388 年

光源 LED, 红外线

波长 940 nm

传输信号波形 脉冲

*小物体直径 1.5 mm

保护电路 反极性保护

短路保护

供电电压 UB 12 ... 24 V, DC

剩余波纹度 0 ... 10 %, 来自 UB

开路电流 0 ... 15 mA

数字开关量输入数 1 个

类型 数字开关量输入

功能 亮/暗通可切换

亮通（输入 = 开启）

暗通（输入 = 0 V）

数字开关量输出数 1 个

类型 数字开关量输出

电压类型 DC

*开关电流 100 mA

开关电压 低：≤2V

高：≥(UB-2V)

开关元件 晶体管, PNP

开关原理 亮/暗通可切换

开关频率 1,000 Hz

响应时间 0.5 ms

接口数量 1 个

功能 供电电源

信号输入

信号输出

类型 接头

电缆长度 100 mm

护套材料 PVC

电缆颜色 黑色

导线数量 4 芯

核心截面 0.16 mm²

螺纹规格 M12

类型 插头

材料 塑料

引脚数 4 个引脚

编码 A-编码

结构 槽型

槽宽 25 mm

槽深 35 mm

尺寸（宽 x 高 x 长） 40 mm x 11 mm x 50 mm

外壳材料 塑料

净重 40 g

外壳颜色 黑色

紧固类型 通孔安装

显示类型 LED

LED数 1 个

环境温度，工作-25 ... 55 °C

LEUZE光电传感器的工作原理是通过把光强度的变化转换成电信号的变化，从而实现控制的。光电开关是一种小型电子设备，可以检测出其接收到光强的变化。光电传感器通常由三部分构成，它们分别为：发送器、接收器和检测电路。
发射器带一个校准镜头，将光聚焦射向接收器，接收器出电缆将这套装置接到一个真空管放大器上。在金属圆筒内有一个小的白炽灯做为光源，这些小而坚固的白炽灯传感器就是如今光电传感器的雏形。
发送器对准目标发射光束，发射的光束一般来源于半导体光源，发光二极管(LED)、激光二极管及红外发射二极管。光束不间断地发射，或者改变脉冲宽度。
