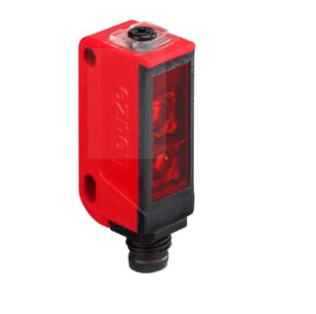

德国LEUZE劳易测漫反射传感器特征

德国LEUZE劳易测漫反射传感器特征

HRTR 3B/2.7

HRTR 3B/2.71

HRTR 3B/2.7-V

HRTR 3B/6.7

系列 3B

工作原理 带背景抑制的扫描原理

检测距离 0.005 ... 0.4 m （保证的检测范围）

检测范围极限 0.005 ... 0.4 m （典型检测范围）

射线走向 发散

光源 LED, 红色

波长 620 nm

传输信号波形 脉冲

LED 组 2

光斑几何形状类型 矩形

保护电路 反极性保护

短路保护

供电电压 UB 10 ... 30 V, DC

剩余波纹度 0 ... 15 %, 来自 UB

开路电流 0 ... 15 mA

数字开关量输出数 1 个

类型 数字开关量输出

开关元件 晶体管, NPN

开关原理 亮通

开关频率 1,000 Hz

响应时间 0.5 ms

延时 300 ms

接口数量 1 个

功能 供电电源

信号输出

类型 电缆

电缆长度 2,000 mm

护套材料 PUR

电缆颜色 黑色

导线数量 4 芯

核心截面 0.2 mm²

尺寸（宽 x 高 x 长） 11 mm x 32 mm x 17 mm

外壳材料 塑料

塑料外壳 PC-ABS

镜头盖材料 塑料(PMMA)

净重 10 g

外壳颜色 红色，RAL 3000

紧固类型 通孔安装

通过可选安装设备

显示类型 LED

LED数 1 个

操作控制 多匝旋钮

环境温度，工作 -30 ... 55 °C

环境温度，储藏 -30 ... 70 °C
