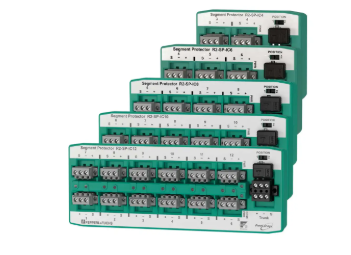

FieldConnex® 现场总线

段保护器，带短路和故障保护的现场总线接线盒，现场接线盒，控制柜安装用电子元件

显示详情

主要优势一览

4 ... 12 个输出 Ex ic（FISCO 或 Entity）或非易燃（Div 2）

在分支处的故障隔离

第2区/第2分区的段保护器

2区/2类或1区/1类的仪器

适用于 FOUNDATION Fieldbus H1 和 PROFIBUS PA

在分叉处的*诊断

电源、通信、诊断和错误指示灯

T型接头，易于安装和维护

用于轻松故障排除的测试点

主干线（干线）

额定电压 9 ... 31 V DC

10.5 V DC *低输入电压，根据 FF-846

额定电流 * 4.5 A

输出

输出数量 参见表格“按型号划分的技术数据”

每个输出的设备数量 1

额定电压 * 31 V

额定电流 * 32 mA 开关 1，位置 1

* 43 mA 开关 1，位置 2

短路电流 46 mA 开关 1，位置 1

57 mA 开关 1，位置 2

自电流消耗 参见表格“按型号划分的技术数据”

主干线/输出电压降 * 1.2 V

电压降干线进/出 0 V

终端电阻器 外部类型 M-FT 100 Ω +/- 10 %

浪涌保护 如果电压过典型值 39 V，*值 41 V，则触发主干过压保护。

机械规格

连接类型 螺丝端子，可插拔或弹簧端子，可插拔

核心横截面 见表2

建筑材料 聚碳酸酯

保护程度 IP20

质量 参见表格“按型号划分的技术数据”

尺寸 参见表格“按型号划分的技术数据”

安装 DIN导轨安装

指示器/操作装置

开关 短路电流/额定电流配置

LED 电源 绿色：现场总线电压 > 10 V 且现场总线终端已禁用

LED 通讯/错误 黄色：闪烁：现场总线通信状态和物理层诊断状态

LED 尖刺 红色：短路条件下闪烁 2 Hz

环境条件

环境温度 -50 ... 70 °C (-58 ... 158 °F)

储存温度 -50 ... 85 °C (-58 ... 185 °F)

相对湿度 < 95 % 不凝结

抗冲击性 15 g 11 ms

抗振性 1 g , 10 ... 150 Hz

耐腐蚀性 根据 ISA-S71.04-1985，严重程度等级 G3
