德国倍加福P+F对射型光电传感器一对

德国倍加福P+F对射型光电传感器一对

OBE25M-R200-S2EP-IO

对射型光电传感器（成对）

OBE25M-R200-S2EP-IO-V1

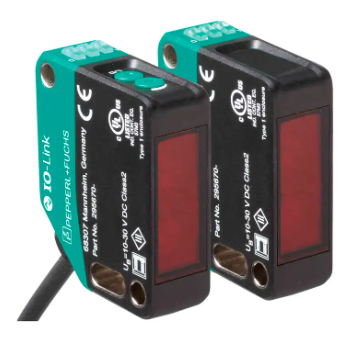

Produktbild: 对射型光电传感器（成对） OBE25M-R200-S2EP-IO-V1

OBE25M-R200-S2EP-IO-V31

OBE25M-R200-S2EP-IO-0,3M-V1

对射型光电传感器（成对）

相关数据表

主要优势一览

微型设计，提供通用安装选项

防护等级 IP67 / IP69 / IP69K

连接 300 mm 固定缆线，带 4 针 M12 x 1 连接器

材料

外壳 PC（聚碳酸酯）

光学端面 PMMA

质量 发射器：大约 45 g 接收器：大约 45 g

尺寸

高度 50,6 mm

宽度 15 mm

深度 41,7 mm

电缆长度 0,3 m

服务和过程数据 IO- 接口

具有多种频率，以防止相互干扰（抗串扰）

扩展的温度范围

-40°C ... 60°C

较高的防护等级：IP69K

系统组件

发射器 OBE25M-R200-S-IO-0.3M-V1

接收器 OBE25M-R200-2EP-IO-0.3M-V1

通用规格

有效检测距离 0 ... 25 m

检测范围极限值 33 m

光源 LED

光源类型 调制可见红光

LED 危险等级标记 免除组

对准辅助装置 红色 LED（接收器透镜中）

常亮：光束中断，

闪烁：达到开关点，

熄灭：充分的稳定性控制

光点直径 大约 850 mm 相距 25 m

发散角 大约 2 °

环境光限制 EN 60947-5-2 : 40000 Lux

指示灯/操作方法

工作指示灯 绿色 LED：

环境条件

环境温度 -40 ... 60 °C (-40 ... 140 °F) ，固定缆线

-20 ... 60 °C (-4 ... 140 °F) ，可移动缆线 不适用于输送链

存储温度 -40 ... 70 °C (-40 ... 158 °F)

持续亮起 - 通电

闪烁 (4Hz) - 短路

闪烁并带有短间歇 (1 Hz) - IO-Link 模式

功能指示灯 黄色 LED：

常亮 - 光路畅通

持续熄灭 - 检测到物体

闪烁 (4 Hz) –运行储备不足

控制元件 接收器：亮通/暗通开关

控制元件 接收器：灵敏度调节

功能性安全相关参数

MTTFd 462 a

任务时间 (TM) 20 a

诊断覆盖率 (DC) 60 %

电气技术规格

工作电压 UB 10 ... 30 V DC

纹波 * 10 %

空载电流 I0 发射器：≤ 15 mA

接收器：≤ 15 mA 在 24 V 时 工作电压

防护等级 III
