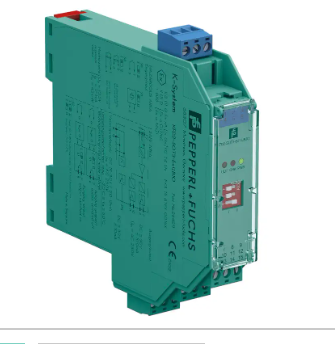

KFD2-SOT3-Ex1.LB.IO

开关放大器

主要优势一览1通道隔离屏障

2 V DC供电（电源轨）

干触点或NAMUR输入

可用作信号分路器（1输入和2输出）隔离无源晶体管输出，非-

隔离无源故障输出，无极性

线路故障检测（LFD）

可逆工作模式

*符合/EN 61508的SIL 2（SC 3）

功能安全相关参数

安全完整性等级（SIL） SIL 2

系统（SC） SC 3

输入

连接侧现场侧

连接端子 1 , 2 , 3-

根据EN 609475-6（NAMUR）的额定值，电气数据见手册

开路电压/短路电流 约10 V DC / 约8 mA

开关/开关滞后 1.2 ... 2.1 mA / 约0.2 mA

线路故障检测 断路 I ≤ 0.1 mA , 短 I ≥ 6.5 mA

脉冲/暂停比 *小100 µs / *小100 µs

输出

连接侧控制侧

输出 I：端子 7, 8 ; 输出 II：端子 10, 11

额定电压 Ur 30 V DC

额定电流 100 mA , 短路保护

响应时间 ≤ 200 µs

信号电平 1-信号：（外部电压）- 3 V *，对应100 mA

0-信号：阻塞输出（关断状态电流 ≤ 10 µA）

输出 I 信号 ; 晶体管

 II 信号或故障消息 ; 晶体管

集体错误消息 电源轨

传输特性

开关频率 ≤ 5 kHz

电隔离

输入/输出加强缘，符合IEC/EN 61010-1，额定绝缘电压 300 Veff

输入/电源加强绝缘，符合IECEN 61010-1，额定绝缘电压 300 Veff

输出/电源基本绝缘，符合IEC/EN 6100-1，额定绝缘电压 300 Veff

输出/输出基本绝缘，符合IEC/EN 61010-1，定绝缘电压 60 Veff

指示/设置

显示元件 LED

控制元件 DIP开关

通过DIP开关进行配置

正面设有标签空间
