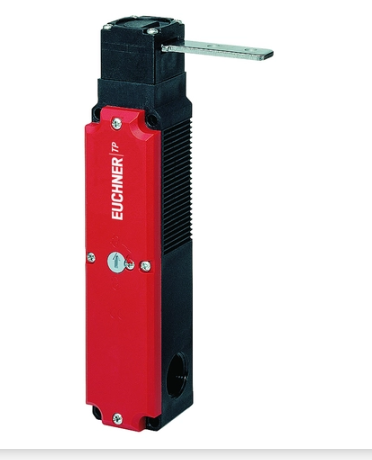

TP3-2131A024M (订货号 084142)

TP系列安全开关，M20 x 1.5电缆进线口，用于门位置的触点

3个M20 x 1.5电缆进线口

电气连接值

套期保值 max. 4 A gG

功耗 8 W

连接横断面 0.34 ... 1.5 mm²

额定绝缘电压Ui 250 V

额定冲击电压 Uimp 2.5 kV

利用类别

AC-15 4A 230V

DC-13 4A 24V

电磁线圈工作电压

AC/DC 24 V -15% ... +10%

电磁线圈占空比 100 %

切换电压

*小（10 mA时） 12 V

切换电流

*小（24 V时） 1 mA

热额定电流Ith 4 A

机械值和环境

Anfahrgeschwindigkeit max. 20 m/min

连接类型

3 x M20 x 1.5

门位置的常闭触点数 1

门锁监控功能的常开触点数 1

门锁监控功能的强制断开触点数 2

拔出力 20 N

触发力 10 N

安装方向 任何

存储温度 -25 ... 70 °C

机械寿命 1 x 10⁶

固定作用力 10 N

切换原则 缓动式开关触点

保护等级 IP67

环境温度 -20 ... 55 °C

材料

触点 银合金，电亮金

壳体 加强型热塑材料

锁紧力Fmax 1300 N

锁紧力FZh 1000 N

门锁原理 通电解锁

用于门位置的触点

辅助解锁装置

通电解锁

门锁原理

通电解锁：如果防护装置上的门锁功能是基于通电解锁原理，则防护装置将通过弹簧力锁止，直到门锁电磁线圈通电为止。解锁通过电磁力实现。也称为机械上锁。

开关元件

2131

缓动式开关触点

用于门锁的触点：2个强制断开触点 + 1个常开触点

用于门监控的触点：1个常闭触点

辅助解锁装置

当锁止装置出现故障（如电源故障）时，可以通过正面的辅助解锁装置进入机器。解锁功能可通过工具或钥匙来实现。为防止辅助解锁装置被滥用，必须采取保护措施（如铅封、漆封）。
