意大利PNEUMAX气动电磁阀858 4.52.3.5.M2

意大利PNEUMAX气动电磁阀858/4.52.3.5.M2

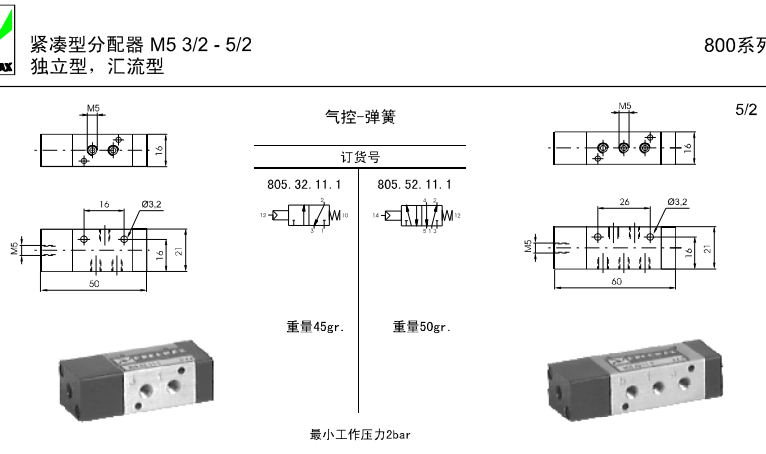

紧凑型分配器和电子分配器M5独立型，汇流型，底座安装型

紧凑型分配器和电子分配器G1/8”独立型，汇流型，底座安装型

分配器和电子分配器G1/8”独立型和工程塑料汇流型

分配器和电子分配器G1/4”独立型和工程塑料汇流型

分配器和电子分配器G1/8”独立型，标准底板和ISO底板规格

概述:

结构特性

元件微型化是一种趋势，新技术下制成的元件具有大流量网时还有紧凑的尺寸。也先导通过使用低耗能微型电磁线圈同机器的可编程序控制器(PLC)电控系统相连接. 另一研究日标是提供给阀或电磁成套排列安装的集流板和多位阀板，为自由选择出气口2和4是在阀体|，这是在通过阀板的螺纹口或集化的快速接头上创造条件。3位3通和2位5通的气控阀和电气控阀都有。

这种形式分配与我们其他产品之间的基木差别基于滑阀芯系统。事实|:，密封是放在滑阀芯上:随

之运动的，以代替靠挡圈将其锁定在阀体上:的方法。用这种方法得到紧凑的尺寸用两蝶线以狭缝式的

距离固定在阀板和集流板|。

阀体

驱动器

滑阀

活塞

密封

弹簧

阳极氧化铝

阳极氧化铝

铝合金2011

铝合金2011

NBR防油橡胶TIIERBAN

AISI302不锈钢

使用与维护

这些阀有10-15百万个循环的寿命，选用润滑油进行适当润滑能显著降低密封磨损，同时良

好的过滤也能延长寿命，免于修理。要检查操作条件是否按照气压温度等。

电磁阀订购举例

如:

805.52.0.1.01

接口尺寸M5，2位5通直流12V，单电控电磁阀

电压列表:

01=微型电磁线圈12V直流D.C.

02=微型电磁线圈12V直流D.C.

06=微型电磁线圈110V直流A.C.

07=微型电磁线圈220V直流A.C.

05=微型电磁线圈24V交流A.C.

标准微型电磁阀使用(见1.26页)

电磁先导部分使用阀原15mm，2位3通常闭(磁阀插座式通径尺寸1.1mm(见300系列2.7页)
