FT-7200A 自动四探针粉末电阻率仪在粉体新材料电阻率检测中的应用
粉体新材料涵盖导电填料、复合粉体与功能粉体等方向,电学数据常与配方研究同步推进。本文围绕该类材料的粉末电阻率与压实密度检测,梳理难点、原理、标准对照与参考数据区间。
材料行业痛点
粉体新材料的导电性能既取决于组分本身,也取决于颗粒接触状态。同一种粉体在不同压实程度、不同装填量下读数差异较大,缺少统一的采集口径时,跨批次或跨实验室数据难以对齐。
· 口径不一:压力档位与保压时间不统一,读数缺少可比基础。
· 高阻样品:电阻偏高时电流档位选择不当,会放大噪声。
· 记录不全:只留读数,压缩过程曲线缺失,异常难以回溯。
测试原理简述
测试在标准模具内完成:粉体装填后由压头加压,位移与压力传感器连续记录厚度与压力,换算得出压实密度并同步输出。
电学部分由直流恒流源与四根探针协同完成,外侧探针供电、内侧探针取压,电流大小由档位设定;软件按电流、电压、厚度与探针间距运算方阻、电阻率与电导率,并可输出正向与反向两组结果相互校验。
分材料品类:仪器应用解析
导电填料与复合粉体
此类粉体电阻率跨度大,宜按预估量级选择电流档位,再由低到高逐级加压,比较曲线是否平稳收敛。
· 高阻样品宜选较小电流档,低阻样品宜更换较大档位,避免读数溢出或噪声偏大。
功能粉体与改性粉体
表面改性会改变颗粒接触状态,测试宜在相同湿度与装填量下进行,并用重复性数据判断改性效果的稳定性。
· 同一样品宜连续测两次,比较两次曲线是否重合。
标准适配
四探针法测定电阻率有通用方法标准可依,粉末状态的测定口径亦见于现行标准。
· GB/T 1551-2021《硅单晶电阻率的测定 直排四探针法和直流两探针法》:现行,说明直排四探针法的线路布置与计算公式。
· SEMI MF84《Test Method for Measuring Resistivity of Silicon Wafers With an In-Line Four-Point Probe》:现行,规定四探针测试的条件设置与误差评定。
· GB/T 45324-2025《锂离子电池正极材料粉末电阻率的测定》(四探针法):现行,为粉体状态下的电阻率测定提供方法参照。
全流程应用场景:研发、中试、量产与来料质检
· 研发:比对多组配方的电阻率曲线,筛选导电网络稳定的配方。
· 中试:观察放大批次的曲线走势,检验工艺窗口能否复现。
· 量产:按批抽检并留存曲线,作为批次放行的记录。
· 来料质检:核对来料粉体的电阻率量级与曲线形态是否在约定范围。
实测案例
以下为流程示例与参考数据区间,实际数值以检测报告为准。
· 测试背景:两种改性工艺的复合粉体样品需要比较导电性能差异。
· 样品信息:同基体粉体两份,分别采用工艺 A 与工艺 B 处理。
· 测试方案:统一使用 20mm 模具与相同装填量,压力分四档递增,记录电阻率与电导率曲线。
· 参考数据:工艺 A 样品在低压区电阻率比工艺 B 低约 20% 至 50%,高压区两者逐渐接近。
· 结论与工艺调整建议:差异集中在低压接触阶段,说明工艺 A 的颗粒包覆更充分;可按 A 工艺固化参数并复测确认。
测试常见误区
· 电流档位与样品量级不匹配,读数值落在噪声区间。
· 保压时间过短,压缩尚未稳定就读取数据,曲线出现抖动。
仪器选型思路
粉体新材料的选型以量程匹配与曲线完整性为主。
· 量程匹配:方阻 10⁻⁵~2×10⁵Ω/□、电阻率 10⁻⁵~2×10⁵Ω-cm、电导率 5×10⁻⁶~10⁵ S/cm,覆盖多数导电粉体;电流档位从 0.1μA 到 100mA 分七档可选。
· 曲线完整性:软件支持波形刷新与测试时长设定,可完整记录压缩过程;需要归档报表时可加装输出系统。

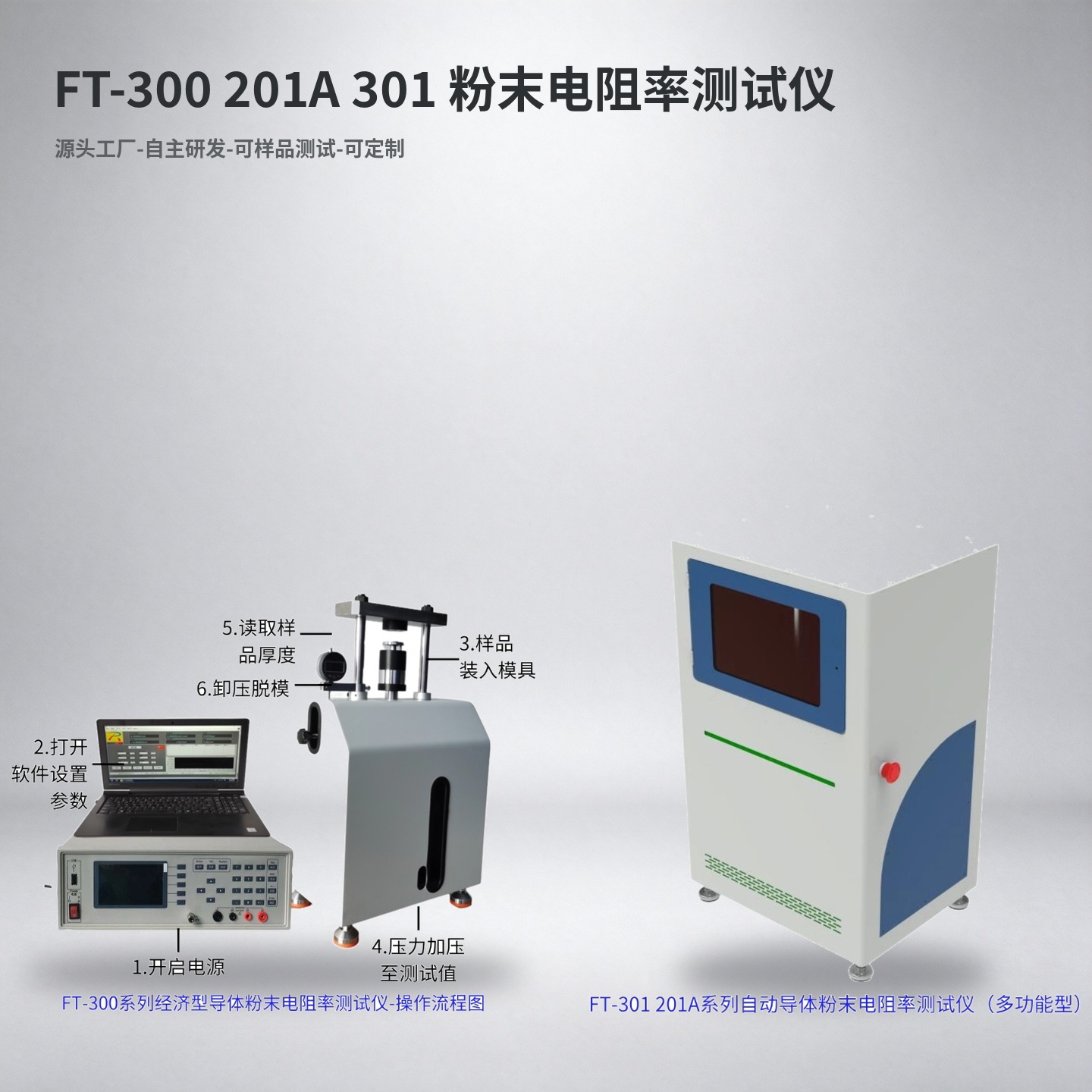

常规研发与送样检测以台式机型为主,功能覆盖完整曲线与多参数显示;若只需按批读取电阻率与厚度数据,可选经济型配置,把投入集中在量程与模具上。
结尾结
粉体新材料的电阻率数据要连同电流档位、压力序列与厚度一并留存;只有采集口径一致,配方筛选与批次放行才有共同依据。
问答板块
问:电流档位如何选择?
答:按样品预估电阻率量级选档,读数偏低或噪声偏大时逐档调整。
问:为什么要看压缩过程曲线?
答:曲线能反映颗粒接触随压实的建立过程,单点读数看不出这种变化。
问:改性效果怎么比较?
答:在相同湿度与装填量下测重复性,看曲线是否重合、离散是否收敛。
