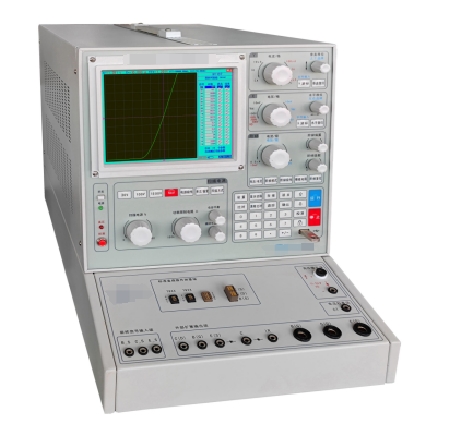

晶体管特性图示仪 型号VE14-WQ4850库号D410865

库号：D410865

适用范围：适用于各种半导体二极管、三极管、结型场效应管JFET、MOS场效应管MOSFET、
绝缘栅双极晶体管IGBT、可控硅、光耦、三端稳压器及压敏电阻等器件的测试。
大电流： 大电流50A
多种扫描方式：交流、直流、半波扫描、窄脉冲。
数字存储：测量文件可以存储在本机，也可以通过USB_DEVICE接口存储至电脑或者通过
USB_HOST接口存储到移动闪盘。可以保存为测量文件WQF格式，也可以保存为JPG、BMP、
CSV、XLS等格式。保存在电脑上的数据可以打印图片及测量结果报表，也可以下载至仪器。
编辑测量文件：可以在仪器上编辑测量文件，也可以在电脑上编辑测量文件，测量文件包
括：器件名称、器件类型、需要测量的参数（一个文件多20个参数）、每个参数的测量
条件、判定条件（即测量结果允许的小值及大值）等。在电脑上编辑的测量文件可以
下载到仪器，在仪器上编辑的测量文件也可以上传到电脑。测试完成后的测量文件还包括
每个参数的测量结果数据，以及判定结果。
游标自动：游标能够自动定位测量条件，并且自动测量曲线和测量条件的交叉点。
电脑及仪器之间的交互控制：电脑可以控制仪器下载、上传测量文件，可以控制仪器切换
测量参数，可以控制仪器启动或停止测试。同样仪器也可以控制电脑下载及上传测量文件，
切换测量参数等。
自动测量：一键测量多个参数，无需改变连接方式。
测量结果报表：测量结果报表内容包括测量参数名称、测量条件、测量结果数据、判定结
果等。
测量结果差提示：当测量结果报表中有一个或多个参数的测量结果数据不符合判定条件
规定的上、下限值时，仪器会发出声光提示。
高压耐压测试：仪器提供0-5kV的扫描电源，可以测试器件的高压耐压特性。
高压直流漏电流测试：仪器提供DC:0-4 kV的直流电源,可以测量器件的微弱漏电流参数。
脉冲测试：可多种符合行业标准的脉冲测试模式：扫描电源脉冲、阶梯脉冲、宽脉冲、
窄脉冲。窄脉冲宽度可设置。
性能：停止状态切断集电极电源及基极电压、电流输出，确保操作人员、被测器件及
仪器。
显示界面：8寸800×600 TFT彩色液晶显示器，色彩及线条粗细可以设置。
参数显示：自动测量器件参数的同时显示参数名称、测量结果数据、测量条件等。
配对挑选：可以同时显示一幅静态图形和一幅动态图形，方便对两个器件进行直观地比对。
曲线缩放功能：停止状态下，可以对采样到的图形曲线进行缩小和放大操作。方 便在测试停止后对曲线进行分析。
坐标反向功能：可以将图形区域坐标方向取反，适应不同的用户惯。
弱电流滤波功能：测量器件的微弱漏电流时，使用IR滤波功能，可以扫描出纳安级别的平
滑的扫描曲线。
通信接口：USB_DEVICE接口连接电脑，USB_HOST接口连接移动闪盘。
面板锁定功能：防止意外改变仪器状态。
         规格
Y轴系统：
集电极电流（IC） 10μA/div ～ /div， 18档
漏电流(IR): 0.01μA/div ～ 100μA/div，13档
X轴系统：
集电极电压Vce: 10mV/div ～ 100V/div，13档
基极电压Vbe: 10mV/div ～ 2V/div，8档
二极管反向耐压Vd：100V/div ～ 500V/div，3档
阶梯系统
阶梯电流 0.2μA/级 ～ 0./级，20档
阶梯电压
普通10mV/级 ～ 2V/级， 8档
特殊0.1V/级～ 0.2V/级，2档
阶梯偏置
普通10mV/级 ～ 2V/级：±1级阶梯
特殊0.1V/级：正极性时-1V～+10V，负极性时-10V～+1V
特殊0.2V/级：正极性时-2V～+20V，负极性时-20V～+2V
扫描电源
集电极扫描电压及电流峰值： 30V：50A， 100V：， 1500V：0.
二极管反向电压及电流峰值：扫描：5000V(5mA)，直流：4000V(1mA)
功耗限制电阻 0Ω、0.75Ω、1Ω、5Ω、10Ω、75Ω、100Ω、500Ω、1kΩ、10kΩ、100k
Ω共11档

栅极电阻 0Ω、10kΩ共2档
