辐射计 型号DF246-JX-X库号D409769

库号：D409769

JF-X 型辐射计是一款方便易用、
准确度高的光功率及辐照度测量仪器，可
用于连续或脉冲激光；单色、准单色光；
相干或非相干光等光功率及辐照度的测
量。
整套仪器包含辐射计主体、显示
仪表以及配套附件

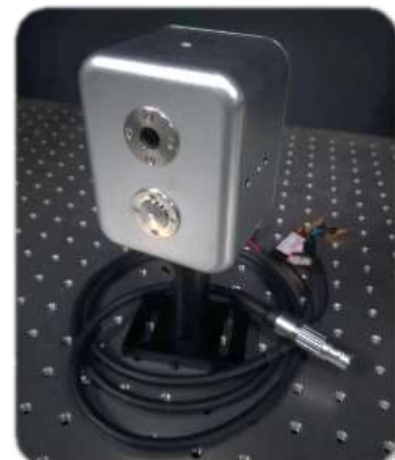

辐射计主体——辐射计主体将被测光束转化为电压信号，通过
连接线输入主机仪表。主体具有宽光谱响应特性，适用于(0.25~11) μm 光谱范围
内，光功率或辐照度的测量。主体适合测量的功率范围为 0.1mW~2W （搭配
10mm2 光阑使用时，测量范围拓展为辐照度 1mW/cm2~2W/cm2）。
显示仪表——显示仪表将传感探头传送的电信号处理，进行信号放大和显
示。通过主机面板上的“波长”、“量程”按键确定内置系数，终转化为以 mW、
W（W/m2）为单位的功率值（辐照值），予以显示。显示仪表可实现宽光谱范围、
大量程激光功率高精度显示，可使用波长和量程按键进行调节，合适的波长
和量程。功率量程除固定量程外，也设置了自动档量程。
注意：本显示仪表应严格按照本手册方法，或在支持人员指导下使用，
测试不同的激光应合适的波长和量程，擅自连接其他类型传感器造成的仪器
故障、损坏，不属于保修范围。
连接线——本产品包含两条连接线。含 DB15 端子的连接线用于主体与显
示仪表之间的连接；另一条 4 芯平口夹连接线，用于辐射计的电校准。
电源——仪器采用内正外负的+12V 稳压电源为仪表供电，请勿随意换电源。
因换电源导致的仪器故障、测量能力下降，不在保修范围之内
参数
测量范围 0.1 mW～2 W 或(0.1~100) kW/m2
量程档位 200μW、2mW、20mW、200mW、2W
探测器响应范围 190 nm～30 μm
波长调整范围 (光谱平坦，无需设置
读数分辨力 3
1/2
小功率分辨力 100 nW
响应时间 稳定读数时间：60s
