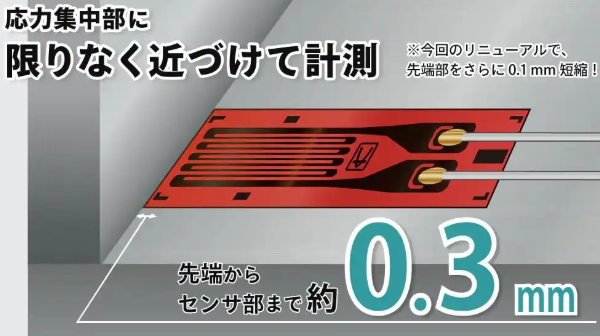

结构强度应力测试 KYOWA 共和 KFGS 应变片方案
来源：神崎国际贸易（苏州）有限公司
发布时间：2026-09-17 14:59:55
机械机架、焊接构件、设备工装在样机开发阶段，必须开展结构强度应力实测，验证仿真结果，排查应力集中隐患。日本 KYOWA 共和电业 KFGS 系列箔式应变片，是国内试验机、高校实验室、工程机械行业应力测试的主流选择。
✅ KFGS 应变片核心优势
1. 稳定的箔式光刻工艺：铜镍合金敏感栅，蠕变小、线性度佳，静态、动态循环载荷测试都适用，疲劳寿命高，适合疲劳强度试验。
2. 丰富型号矩阵：单轴、双轴、三轴应变花可选；敏感栅长度 0.5mm、1mm、2mm、3mm 等规格，狭小应力集中点位也可布置。
3. 温度自补偿选型体系：型号自带适配钢材、不锈钢、铝合金的线膨胀系数参数，选对型号可大幅降低温度漂移，减少测试误差。
4. 聚酰亚胺柔性基底：可贴合平面、轻微曲面构件；搭配共和 CC-33A 瞬干胶，贴片固化速度快，现场测试效率高。
5. 标准化 120Ω 标称电阻，适配 KYOWA 共和静态应变仪、动态应变放大器，配套采集系统兼容性好。
📌关键参数
标称电阻：120Ω
应变系数：约 2.1
基底材质：聚酰亚胺
可选栅长：0.5mm、1mm、2mm、3mm
温度自补偿规格：11（碳钢）、16（不锈钢）、23（铝合金）等
📋典型应用场景
- 设备机架、焊接结构应力摸底测试
- 工程机械车架、支架强度验证
- 零部件疲劳试验、残余应力检测
- 高校力学实验室材料拉伸、弯曲试验
- 自动化工装压装受力监测
📋KFGS 选型实操要点
1. 按被测材料选温度补偿型号：碳钢选后缀 11；不锈钢选 16；铝合金选 23，选错会带来巨大温度漂移。
2. 敏感栅长度选择：应力梯度大、焊缝、转角位置，优先短栅（0.5/1mm）；应力分布均匀的大面积构件选用 2~3mm 长栅。
3. 应力状态判断：单向应力用单轴 KFGS；平面复杂应力场，直接选用 KFGS 三轴应变花，一次采集多方向应变。
4. 引线版本：实验室短期测试可选无引线裸片；现场户外长期测试，优先带预接引线 T-F7 版本，减少现场焊接工作量。
⚠️贴片与测试避坑提醒
1. 测点表面必须打磨抛光，去除油漆、氧化皮、油污，用丙酮脱脂清洁，否则粘贴不牢、信号漂移。
2. 胶水固化完全后再焊接引线；焊接温度不能过高，防止烧坏聚酰亚胺基底。
3. 潮湿、户外环境，贴片完成后必须施加防潮密封保护，防止水汽侵入。
4. 应变片仅采集应变信号，必须搭配应变采集仪，不能直接接入 PLC。
选型替代参考
高温工况测试，选用 KYOWA KFRB 系列；需要屏蔽抗干扰，优先 KFSB 屏蔽型应变片。
