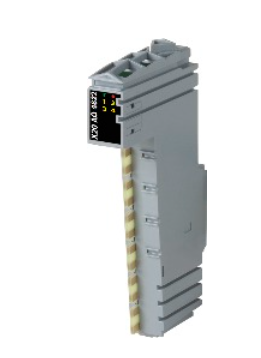

贝加莱模块X20AO4622的技术规格书

贝加莱模块X20AO4622的技术规格书

描述:

4个模拟输出

既可以是电流信号也可以是电压信号

13位数字转换器分辨率

X20 模拟输出模块，4 个输出，10 V 或 0 到 20 mA / 4 到 20 mA，13 位转换器分辨率

产品描述

简短描述

I/O 模块 4个模拟输出 ±10 V 或 0到20 mA / 4到20 mA

一般信息

B&R 代码 0x1BA3

状态指示灯 每个通道的I/O功能、工作状态、模块状态

诊断

模块运行/错误 是的，使用LED状态指示灯和软件

频道类型 是的，使用软件

功率消耗

巴士 0.01 瓦

内部输入/输出 1.8 W（版本≥J0），2.2 W（版本＜J0）

由执行器（电阻性）引起的额外功率消耗 [瓦] -

欧盟 是的

英国法典 是的

网络恢复法案 (Cyber Resilience Act) 准备中

ATEX 区域2，II 3G Ex nA nC IIA T5 Gc

IP20, Ta（见X20用户手册）

FTZÚ 09 ATEX 0083X

UL cULus E115267

工业控制设备

HazLoc cCSAus 244665

过程控制设备

用于危险场所

1类，2区，ABCD组，T5

DNV 温度: 0到55°C(0 to 55°C)

湿度: **(up to *)

振动: 4 g(4 g)

电磁兼容性: 桥和开放甲板(bridge and open deck)

CCS 是的

LR 环境1

KR 是的

ABS 是的

BV EC33B

温度：5 - 55°C

振动：4 g

电磁兼容性：桥和开甲板

KC 是的

模拟输出

输出 ±10 V 或 0 到 20 mA / 4 到 20 mA，通过不同的端子

*输出电流 5伏以上10毫安

5伏以下15毫安

数字转换器分辨率

电压 ±12位

当前 12位

转换时间 所有输出为300 µs

在整个范围内输出变化的稳定时间 500 微秒

开关行为 启动时内部启用继电器

*误差

电压

获得 ±0.08%

偏移 ±0.05%

当前

获得 ±0.09%

偏移 ±0.05%

输出保护 短路保护

输出格式

电压 INT 0x8001 - 0x7FFF / 1 LSB = 0x0008 = 2.441 mV

当前 INT 0x0000 - 0x7FFF / 1 LSB = 0x0008 = 4.883 µA

每通道负载

电压 * ±10 mA，负载 ≥1 kΩ

当前 负载* 600 Ω (Rev. ≥ J0)，500 Ω (Rev. < J0)

短路保护 电流限制 ±40 mA

输出滤波器 一阶低通滤波器 / 截止频率 10 kHz

*增益漂移

电压 ±0.015%/°C

当前 ±0.02%/°C

*偏移漂移

电压 ±0.032%/°C

当前 ±0.032%/°C

由负载变化引起错误

电压 *0.11%，从10 MΩ到1 kΩ，电阻性

当前 * 0.5%，从 1 Ω → 600 Ω，电阻

非线性 <0.007%

通道与母线之间的绝缘电压 500 伏有效
