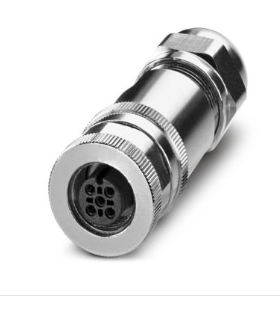

SACC-M12FS-5CON-PG 7-SH - 连接器

1694305

连接器，通用，5-位置，屏蔽，孔式 直头 M12，编码: A，螺钉连接，螺圈材料: 镀镍铜，电缆密封 Pg7，电缆外径 4 mm ... 6 mm

技术数据

宽度 20 mm

高度 20 mm

长度 57 mm

外部尺寸

外径 4 mm ... 6 mm

壳体

直径外壳 20 mm

阻燃等级，符合UL 94 HB

密封材料 NBR

夹具本体材料 黄铜，镀镍

接触件材料 CuZn

材料接触表面 Au

接触件载体材料 PA

螺钉连接材料 镀镍铜

导线连接

连接方式 螺钉连接

接线横截面 0.25 mm² ... 0.75 mm² (不带冷压头)

0.14 mm² ... 0.5 mm² (带冷压头)

0.25 mm² ... 0.75 mm² (刚性)

可连接导线横截面AWG 24 ... 18 (不带冷压头)

26 ... 20 (带冷压头)

单根电线的剥线长度 5 mm

紧固扭矩 0.4 Nm (M12 螺圈)

0.2 Nm (螺钉接线端子)

0.8 Nm ... 1 Nm (带连接套筒的压紧螺母)

额定过电压 1.5 kV

接触电阻 ≤ 3 mΩ

绝缘电阻 ≥ 100 MΩ

额定电压 UN 48 V AC

60 V DC

额定电流IN 4 A

机械参数

插／拔周期 ≥ 100

连接1

插座设计 孔式

插座出线 直头

插座螺纹类型 M12

编码 A

信号类型/分类 通用

单根导线的剥线长度 5 mm

环境条件

保护等级 IP67

环境温度（运行） (孔式连接器/针式连接器) -40 °C ... 85 °C (针式/孔式)

标准标识 M12 针式插头连接器

标准/规格 IEC 61076-2-101
