带用户友好显示屏的涡街(Vortex)流量传感器

SV4204

SVR12XXX50KG/US-100

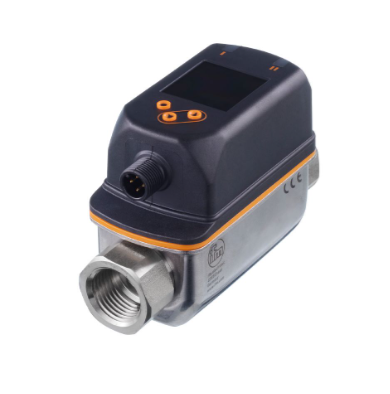

带用户友好显示屏的涡街(Vortex)流量传感器 SV4204

可靠检测流量和介质温度

*的线性模拟输出

显示屏可进行旋转，方便进行*的排列

清晰可见的彩色显示屏，包含红/绿颜色变化

适用于水、去离子水和冷却水

产品特征

输入和输出数 模拟输出数量: 2

测量范围

1...20 l/min 0.06...1.2 m³/h

系统接口 螺纹连接 G 1/2 内螺纹 DN8

应用

特殊的性能 镀金触点

应用 用于工业应用

介质 水; *溶液; 冷却润滑剂

介质温度[°C] -10...90

抗压强度

12 bar 1.2 MPa

注意抗压强度

至40 °C

允许工作压力的*值（用于应用程序符合CRN标准）[bar] 3.9

电气数据

工作电压[V] 18...30 DC

电流损耗[mA] < 30

绝缘电阻*小值[MΩ] 100; (500 V DC)

防护等级 III

反相保护 有

开机延迟时间[s] < 3

测量原理 涡街

的输入/输出

输入和输出数 模拟输出数量: 2

输出

输出数量 2

输出信号 模拟信号

模拟输出数量 2

模拟电流输出[mA] 4...20

负载*值[Ω] 500

短路保护 有

过载保护 有

测量/设定范围

测量范围

1...20 l/min 0.06...1.2 m³/h

显示范围

0...24 l/min 0...1.44 m³/h

分辨率

0.1 l/min 0.005 m³/h

测量值起点, ASP

0...16 l/min 0...0.96 m³/h

测量值终点, AEP

4...20 l/min 0.24...1.2 m³/h

步距

0.1 l/min 0.005 m³/h

测量动态性 1:20

温度监控

测量范围[°C] -10...90

显示范围[°C] -30...110

分辨率[°C] 0.5

测量值起点[°C] -10...70

测量值终点[°C] 10...90

设定步距[°C] 0.5

精度/偏差

流量监控

度(在测量范围) ± 2 % MEW; (水)

重复精度 ± 0,5 % MEW

温度监控

度[K] ± 1

反应时间

流量监控

反应时间[s] 1; (dAP = 0)

阻尼过程值dAP[s] 0...5

温度监控

响应时间T05 / T09[s] T09 = 6

软件/编程

参数设定 用于模拟量输出的阻尼 (dAA); 显示单位

工作条件

环境温度[°C] 0...60

注意环境温度

介质温度< 80 °C

介质温度< 90 °C: 0...50 °C

存储温度[°C] -20...80

外壳防护等级 IP 65; IP 67

/测试

EMC电磁兼容

DIN EN 61000-6-2

DIN EN 61000-6-3

CPA

型号 001VO

准确度等级 -

*允许误差 ± 2 % FS

Q (min) 0,09 m³/h

Q (t) 0,24 m³/h

Q (max) 1,2 m³/h

抗冲击

DIN EN 60068-2-27 5 g (11 ms)

抗震

DIN EN 60068-2-6 带水 / 10...50 Hz 1 mm

带水 / 50...2000 Hz 2 g

MTTF[年] 342

UL

UL编号 I002

承压设备指令 良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体

机械技术数据

重量[g] 439.5

外壳 矩形的

尺寸[mm] 110 x 45 x 72

原材料 不锈钢(1.4404 / 316L); PC; PBT+PC-GF30; PPS; TPE-U

材料(接液部件) 不锈钢(1.4404 / 316L); ETFE; PA 6T; PPS; FKM

拧紧扭矩[Nm] 30

系统接口 螺纹连接 G 1/2 内螺纹 DN8

显示器/操作件

显示

彩色显示 1,44", 128 x 128 像素

2 x LED, 黄色

注释

注释

MW = 测量值

MEW = Final value of the measuring range

包装单位 1 件
