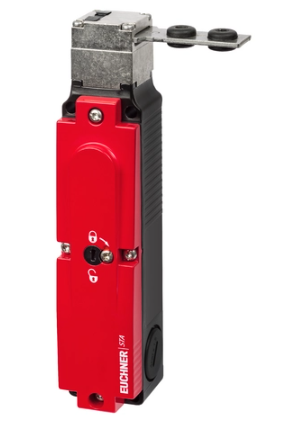

安士能安全开关STA3A-2131A024M订货号096938

安士能安全开关STA3A-2131A024M订货号096938

产品型号

套期保值 max. 4 A gG

功耗 8 W

连接横断面 0.34 ... 1.5 mm²

额定绝缘电压Ui 250 V

额定冲击电压 Uimp 2.5 kV

利用类别

AC-15 4A 230V

DC-13 4A 24V

电磁线圈工作电压

AC/DC 24 V -15% ... +10%

电磁线圈占空比 100 %

切换电压

*小（10 mA时） 12 V

切换电流

*小（24 V时） 1 mA

热额定电流Ith 4 A

机械值和环境

Anfahrgeschwindigkeit max. 20 m/min

接近方向 A

连接类型

3 x M20 x 1.5

门位置的常闭触点数 1

门锁监控功能的常开触点数 1

门锁监控功能的强制断开触点数 2

拔出力 30 N

触发频率 max. 1200 1/h

触发力 35 N

安装方向 任何

插入深度 24.5 mm

存储温度 -25 ... 80 °C

机械寿命 1 x 10⁶

固定作用力 20 N

切换原则 缓动式开关触点

保护等级 IP67

环境温度 -20 ... 80 °C

材料

壳体 压铸合金

触点 银合金，电亮金

锁紧力Fmax 3000 N

锁紧力FZh 2300 N

门锁原理 通电解锁

技术规格

STA 安全开关，M20 x 1.5 接线口，门位置触点

3个M20 x 1.5电缆进线口

用于门位置的触点

辅助解锁装置

通电解锁

水平和垂直

可以90°增幅进行调整

沿水平方向接近时具有更高行程能力

若需要门关上后触发块有一定的活动距离，可使用具有行程的触发块。使用此触发块时，门可在关闭状态下向触发方向稍稍移动。当安全门采用橡胶终端挡块时，这一点具有重要意义。使用行程触发块，可以减小被挤压在一起的橡胶缓冲器的*性压力。由此，可降低开关触头以及门机械结构受到的负荷。

门锁原理

通电解锁：如果防护装置上的门锁功能是基于通电解锁原理，则防护装置将通过弹簧力锁止，直到门锁电磁线圈通电为止。解锁通过电磁力实现。也称为机械上锁。

开关元件

2131

缓动式开关触点

用于门锁的触点：2个强制断开触点 + 1个常开触点

用于门监控的触点：1个常闭触点

辅助解锁装置

当锁止装置出现故障（如电源故障）时，可以通过正面的辅助解锁装置进入机器。解锁功能可通过工具或钥匙来实现。为防止辅助解锁装置被滥用，必须采取保护措施（如铅封、漆封）。

所需附件

不包含触发块。
