概述178697宝德burkert角座阀

概述178697宝德burkert角座阀

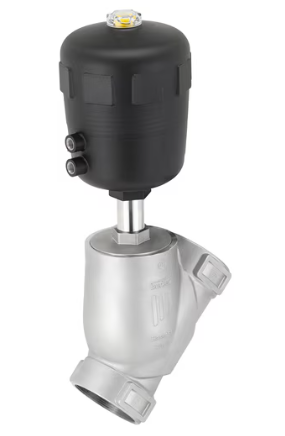

气动2/2通角座阀

经典

•CF3M（316L）或CF8（304）不锈钢阀体-内螺纹，

夹具、法兰或焊接连接

•使用寿命长

•高流速

•具有模块化附件程序的坚固执行器

外部先导角座阀由气动活塞组成

执行器和双向阀体。执行器有两种材料可供选择，PA或

PPS，取决于环境温度。经过验证的自调节包装

压盖保证了高度的密封性。流量优化的2/2通阀

不锈钢制成的主体能够实现高体积流速。这些免维护且坚固的阀门可以改装成各种附件，用于位置指示、行程限制或手动控。

流体端口连接编号

2

阀门功能切换位置数量

2

控制功能

A - 常闭合 (NC)

手动操作

否

媒体与校准

CIP 兼容

是的

支持SIP

是的

工艺连接类型/尺寸

端口连接 1 类型

内部线程

端口连接 1 线程标记

1 1/4

端口连接 1 线程类型

G

材料

阀体材料

不锈钢

管道材料

不锈钢

工艺压力 / 温度

额头压力小值

0 bar

额头压力大值

14 bar

控制压力小值

5 bar

控制压力大值

10 bar

额定压力（DIN EN 1333）

PN 25

额定压力 (DIN EN 1759)

150级

温度介质小值

-10 °C

温度介大值

185 °C

温度环境小值

-10 °C

温度环境大值

60 °C

密封材料

座椅密封材料

PTFE（聚四氟乙烯）

孔径大小（Kv值）

Kv值（水）

30 m3/h

公称座径

32 毫米

身体标称尺寸

32 毫米

标准与法规

ATEX, IECEx

类型

II 2 G Ex h IIC T4...T2 Gb, Ex h IIIC T135°C...T300°C Db, II 2 D Ex h IIIC T135°C...T300°C Db, A367 Ex h IIC T4...T2 Gb

包含制造商测试证书 3.1

否

执行器

执行器材料

PA（聚酰胺）

旋转盘材料

CF3M / 1.4404 / 1.4401

控制锥

否

控制空气连接类型

内部线程

控制气路连接螺纹类型

G

控制气路连接直径（英寸）

1/4 英寸

属性

类型

2000

流动

座位下方

阀门导向型

气动

阀门制造

Valve 完成

真空版

否

氧气版本

否

安装长度

110 毫米
