TKSA 41斯凯孚SKF无线激光轴对中系统

TKSA 41斯凯孚SKF无线激光轴对中系统

产品简介

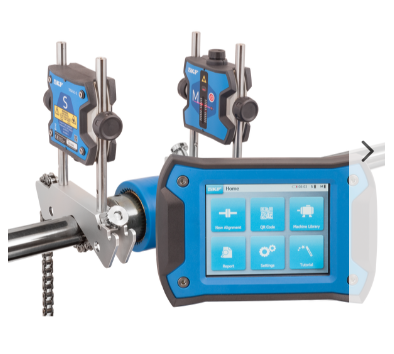

TKSA 41 带有两个无线测量单元，大尺寸探测器和大功率激光仪。 仪表即便在*恶劣的工业环境下也能执行*测量。 易于使用的显示设备能帮助用户快速检查并纠正轴对中问题，改善机器的性能和可靠性。

直观的触摸屏设备适合用于工业环境

无线测量装置操作方便，提高测量灵活性

测量位置可自由选择，只需要 90° 转动轴即可

动态视图支持所有对中测量和纠正

自动对中报告保存在机器库中，并可以加入客户化的注释、图片和二维码。 所有报告均能够以PDF文件形式导出。

内置摄像头可提取照片用于报告。通过自动二维码和库中的机器图片识别机器。

属性

对中方式

9-12-3 点 3 点测量；自动测量；自由测量（轴仅需要转动 90°）

应用水平轴；软脚

现场对中纠正水平和垂直两个方向

特点

机器库

内置照片相机

二维码读取

自动.pdf报告

传感器29 mm CCD；倾斜计 ±0.5°

通信

蓝牙 4.0 LE 或通过 USB 电缆接线

测量距离0.07 到 4 米

测量误差 (百分比)0.5 %

材料

显示器装置： 带包胶的高强度 PC/ABS 塑料；测量单位：玻璃纤维加注 PC

电池

测量单位：可充电2000毫安时锂聚合物电池

显示装置：可充电5000毫安时锂电池

工作温度范围

0 – 45

°C

电池寿命8 小时

显示

5.6” 彩色电阻式触摸屏 LCD 显示器

软件升级通过USB存储器

激光类型红线

安装

2 个带链条的 V 型支架（宽度 21 毫米）

轴径20 - 150 毫米

轴直径（带延长链）

*多300毫米，可选配延长链（不包括在内）

联轴器*高度105 毫米

带延伸装置的联轴器*高度195 毫米

电源适配器

输入： 100V-240V, 50/60Hz AC，包含欧洲、美国、英国和澳洲*适配器； 输出： DC 12V 3A

防护级别 (IP)IP 54

校准证书（2 年有效）

套件部件

不，但也可以作为TKSA 41/KIT360提供。

外壳尺寸（长x 高 x 宽）530 x 110 x 360 毫米

内容

一组 2 个测量单元组件（M 和 S）；显示器装置；带 400 mm (15.8 in) 链条和杆 150 mm (5.9 in) 的一组 2 个轴支架；一组 4 个 90 mm (3.5 in) 螺纹延长杆组件；链条紧固杆；带各种国标适配器的电源；一组 2 根 USB 线；卷尺；一组 2 张 A5 纸，每个纸上带有 6 个二维码贴纸（共 12 个贴纸）；校准证书和一致性声明；快速入门手册；SKF 仪器箱

物流

制造*（COM代码）18 - 德国

产品净重4.72 公斤
