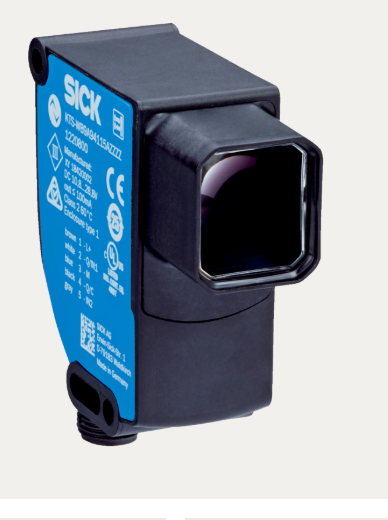

德国sick色标传感器KTS-WB9A64115AZZZZ

德国sick色标传感器KTS-WB9A64115AZZZZ

KTS-WB9A94115AZZZZ

预设值 无

特殊应用 标准

机器型号 标准

外壳形状 中

尺寸(宽 x 高 x 深) 26 mm x 62 mm x 47.5 mm

光源 LED, RGB 1)

光线出口 长的设备面

光点尺寸 Ø 10 mm

光点位置 圆形

接收信号的滤波 无

轴长 470 nm, 525 nm, 625 nm

感应距离 ≤ 70 mm 2)

感应距离公差 ± 6 mm

示教功能程序 单点示教，2 点示教，动态示教，自动模式

开关功能 明/暗切换

延迟时间 可设置

特殊特征 较远的扫描距离

设置按键锁 标准

交货状态 2 个示教触点

安全技术参数

MTTFD 291 年

1) 平均使用寿命：100,000 小时，TU = +25 °C.

2) 从镜头前边缘起计的感应距离.

供电电压 10.8 V DC ... 28.8 V DC 1)

残余纹波 ≤ 5 Vss 2)

电流消耗 < 100 mA 3)

开关频率 50 kHz 4) 5)

响应时间 10 µs

抖动 5 µs 6)

开关量输出 反向脉冲：PNP/NPN

开关量输出（电压） 推挽式：PNP/NPN HIGH = UV - 3 V/LOW ≤ 3 V

输出电流 Imax. 100 mA 7)

示教功能输入 （ET） 示教：U = 10 V ... < UV

输入，消隐输入 （AT） 空白：U = 10 V ~ < Uv

输入，微调/粗调 （F/C） 粗略：U = 10 V ~ < Uv

输入，亮/暗 （L/D） 亮：U = 10 V ~ < Uv

存储时间 （ET） 25 ms，非易失性存储

时间等级 无

防护等级 III

保护电路

UV 接口，带反极性保护

具有短路保护的输出端 Q

抑制干扰脉冲

连接类型

M12 5 针连接器

1) 临界值：DC 12 V (–10%) ... DC 24 V (+20%)。在具备短路保护的电路中运行时，* 8 A.

2) 不得过或低于 UV 公差.

3) 无负荷.

4) 亮暗对比度为 1:1 时.

5) 1-point teach-in (color mode): 16 kHz.

6) 单点示教（色彩模式）：15 µs.

7) 所有输出端的电流.

德国sick色标传感器KTS-WB9A64115AZZZZ
