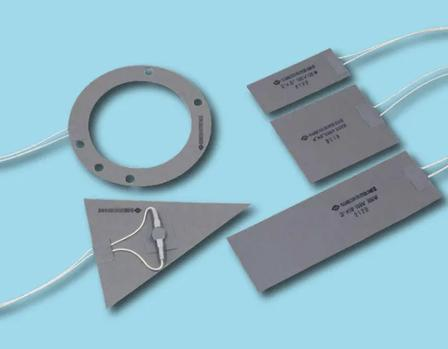

晶圆烘烤良率踩坑预警！背部补热加热片这些细节不能忽视

一、温度与电气管控注意事项

1、严格控制长期工作温度≤200℃，不可长时间逼近 230℃极限耐温值，避免硅橡胶加速老化、绝缘性能下降。 2、供电电压必须和加热器额定电压保持一致，电压波动控制在 ±10% 以内，禁止压运行。 3、必须配置 PID 闭环温控 + 温保护，搭配紧贴烘烤板背部的 K 型热电偶测温；不可仅依靠加热片自带测温，防止测温滞后造成烘烤板温、加热片干烧过热损坏。 4、新设备投产建议采用阶梯升温，先 80‑100℃低温预热，再逐步升至工艺温度；避免陶瓷烘烤板瞬间骤热产生热应力，出现微裂纹。

二、安装贴合核心要求（重中之重）

1、加热片必须整片紧贴烘烤板背部平面，无空鼓、气泡、翘边。空气夹层会造成热量传导受阻，加热片局部蓄热温，蚀刻箔发热回路极易熔断损坏，同时板面温差标，影响晶圆烘干良率。
 2、安装基面使用异丙醇（IPA）清洁除油、除尘、干燥后，再贴装加热片。
3、两种固定方案选择：

• 背胶粘接款：仅选用原厂配套背胶，禁止自行涂抹导热硅脂、高温胶；导热油脂高温碳化后会形成隔热层，还存在析出微粒污染晶圆风险。

• 压板机械压紧：优先长期量产设备使用，背胶老化后不会出现脱层，使用寿命更长。
   4、引线端子部位禁止拉扯、反复弯折，出线口预留松弛余量，做好引线固定防护，引线受力拉扯极易造成内部断线故障。
   5、加热片只贴装于烘烤板背部平面；不要对加热片强行大幅度弯折，蚀刻箔回路弯折过度会产生隐性损伤。

三、工况环境使用红线

1、仅限大气常压环境使用。本款硅胶加热片不可放进真空腔体，真空环境下硅橡胶存在放气析出风险，晶圆真空烘烤请改用 PI 聚酰亚胺加热膜方案。 2、做好防护，清洗工位的水汽、酸碱雾气不要直接喷淋、浸泡加热片；水汽长期侵入绝缘层，会降低绝缘电阻，引发漏电隐患。 3、加热片不能裸露悬空通电空烧，所有热量必须传导至烘烤板载体。禁止加热片通电，烘烤板却被取下空载运行。 4、不要堆叠、重叠放置加热片通电使用，重叠区域热量无法散出，会快速过热烧毁。

四、洁净与良率管控

1、半导体洁净车间工况，加热片安装完成后，正式量产前建议低温预烘烤 2 小时，释放硅胶表层微量挥发物，降低微粒析出风险。
2、定期巡检加热片外观，检查有无硅橡胶粉化、起泡、脱胶；发现老化迹象及时更换，避免异物脱落污染晶圆。

五、停机与日常维护

1、停机检修时，先切断加热电源，等待烘烤板自然降温至 100℃以下，再进行拆机操作，避免冷热冲击损伤陶瓷载台与加热器。
2、长期停机重启生产，建议低温预热除湿，检测绝缘合格后再进入量产程序。
3、定期巡检热电偶引线、电源接线端子有无松动，避免测温失效、控温失控。
