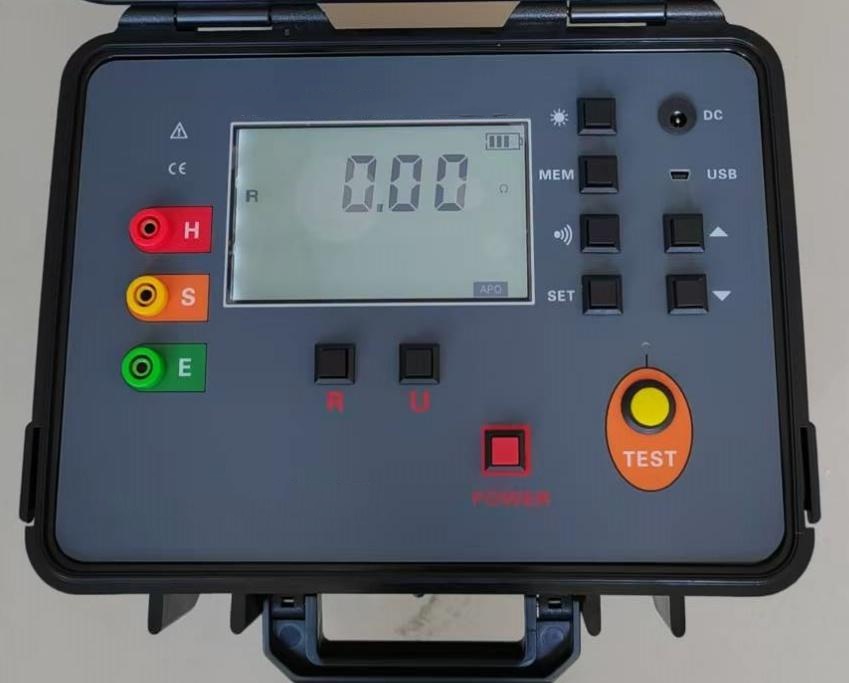

接地电阻测试仪 型号DFHB-409787 库号D409787

库号：D409787

一、简介
数字式接地电阻测试仪又名三线接地电阻测试仪、接地电阻表等是检验测量接地
电阻常用仪表的常用仪表，采用了大 LCD 灰白屏背光显示和微处理机，满足二
线、三线测试电阻要求。适用于电信、电力、气象、机房、油田、电力配电线路、铁
塔输电线路、加油站、工厂接地网、避雷针等。仪表测试、快速、简捷、稳定可
靠等特点。
数字式接地电阻测试仪由微处理器控制，可自动检测各接口连接状况及地网的干
扰电压、干扰频率，并且具测试辅助接地极电阻值功能。同时存储 500 组数据，电阻
测量范围：0.01Ω～3000Ω，接地电压范围：0.01～100.0V。可通过监测软件在线监
测数据，USB 数据上传 PC 并具有智能报警提示等功能。
数字式接地电阻测试仪由主机、监控软件、测试线、USB 线、接地棒组成，具有历
史数据读取、查阅、保存、报表、打印等功能。
二．量程及精度
测量功能 量 程 精度 分辨力
接地电阻
0.01Ω～30.00Ω ±1.5%rdg±5dgt
(辅助接地电阻 100Ω±5%，对
地电压＜10V)
0.01Ω
30.1Ω～300Ω 0.1Ω
301Ω～3000Ω 1Ω
接地电压
0.01～10.00V AC ±1%rdg±3dgt
0.01V
10.1～100.0V 0.1V
（注：23℃±5℃，75%rh 以下）
四．规格
接地电阻量程 0.01Ω～3000Ω 精度±1.5%rdg±5dgt
接地电阻分辨率 0.01Ω
接地电压量程 0.01～100.0V AC 精度±1%rdg±3dgt
接地电压分辨率 0.01V
基准条件
23℃±5℃，75%rh 以下 (辅助接地电阻 100Ω±5%，对地
电压＜10V)
功 能 接地电阻测量，对地电压测量，低值电阻测量
电 源 DC 7.2V 2500mH 锂电池
背 光 可控灰白屏背光，适合昏暗场所使用
测量方式 三线测量、简易两线测量
测量方法
接地电阻：额定电流变极法，测量电流 30mA Max，128Hz；
对地电压：平均值整流
线阻校验
避免因测试线未插入仪表接口或接触不良或用户换
加长测试线等引起的，使接地电阻测量准确。
显示模式 4 位大 LCD 显示，灰白屏背光
测量指示 测量中 LED 闪烁指示，LCD 数显示
LCD 尺寸 108mm×65mm
仪表尺寸 长宽高：277.2mm×227.5mm×153mm
测试线长 3 条：红色 5m，黄色 10m，绿色 5m 各 1 条
简易测试线 2 条：红色 1.6m，绿色 1.6m 各 1 条
辅助接地棒 2 根：φ10mm×200mm
测量时间 对地电压：约 2 次/秒；接地电阻：约 5 秒/次
测量次数 5000 次以上
线路电压 测量对地电压：AC 600V 以下测量
USB 接口
具有 USB 接口，软件监控，存储数据可以上传电脑，保存打
印
通 讯 线 USB 通讯线 1 条，长 1.5m
数据存储 500 组，闪烁显示“FULL”符号表示存储已满
数据查阅 数据查阅功能：“MR”符号显示
溢出显示 量程溢出功能：“OL”符号显示
报警功能 测量值过报警设定值时发出报警提示
电池电压 电池电量实时显示，电池电压低时提醒及时充电
功 耗
背光：25mA Max
待机: 25mA Max(背光关闭)
测量：70mA Max(背光关闭)
质 量
仪表： 2397g(含电池)
测试线：861.5g(含简易测试线)
辅助接地棒： 425g(2 根)
仪表袋： 271g
工作温湿度 -10℃～40℃；80%rh 以下
存放温湿度 -20℃～60℃；70%rh 以下
过载保护 接地电阻：E-H、E-S 各端口间 AC 280V/3 秒
绝缘电阻 10MΩ以上(电路与外壳之间 500V)
耐 压 AC 3700V/rms(电路与外壳之间)
电磁特性 IEC61010-4-3，无线频率电磁场≤1V/m
适合安规
IEC61010-1 、 IEC1010-2-31 、 IEC61557-1,5 、
IEC60529(IP54)、污染等 2、CAT Ⅲ 300V
