IGS232的感应距离8mm易福门接近开关

IGS232的感应距离8mm易福门接近开关

电感式接近开关

IGS232

IGK3008BBPKG/US-104

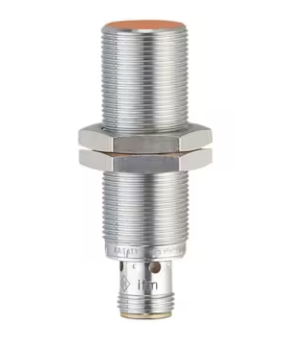

电感式接近开关 IGS232

适用于工业、移动、冷却和润滑应用

高防护等级，适应严苛工业环境的需求

工作温度范围广，因而能够灵活运用

由大感应范围和低传感器容差而来的安全检测

由于应用范围广而削减存储空间

产品特征

电气设计 PNP

输出功能 常开

感应距离[mm] 8

外壳 螺纹结构

尺寸[mm] M18 x 1 / L = 60

应用

特殊的性能 镀金触点; 增长的感应距离

应用 适用于工业、移动、冷却和润滑应用; 工业应用/工厂自动化

电气数据

工作电压[V] 10...30 DC

电流损耗[mA] < 10

防护等级 III

反相保护 有

输出

电气设计 PNP

输出功能 常开

开关量输出DC电压降*值[V] 2.5

开关量输出DC的持续电流负载[mA] 100

开关频率DC[Hz] 400

短路保护 有

过载保护 有

监控范围

感应距离[mm] 8

实际感应距离 Sr[mm] 8 ± 10 %

工作距离[mm] 0...6.48

增长的感应距离 有

精度/偏差

校正系数 钢: 1 / 特种钢: 0.7 / 黄铜: 0.5 / 铝: 0.4 / 铜: 0.3

迟滞[Sr的百分比] 3...15

开关点偏移[Sr的百分比] -10...10

工作条件

环境温度[°C] -40...85

外壳防护等级 IP 65; IP 66; IP 67; IP 68; IP 69K

/测试

EMC电磁兼容

EN 61000-4-2 ESD 4 kV CD / 8 kV AD

EN 61000-4-3 HF电磁场辐射 10 V/m

EN 61000-4-4 Burst 2 kV

EN 61000-4-6 射频场感应的传导抗扰度 10 V

EN 55011 等级B

抗振强度

EN 60068-2-6 Fc 20 g (10...3000 Hz) / 50个扫描周期/频率; 每3个轴每分钟一个八度

抗冲击

EN 60068-2-27 Ea 100 g 11 ms半正弦; 3个坐标轴中每个方向3个冲击

持续抗冲击性

EN 60068-2-27 40 g ６ ms; 3个坐标轴中每个方向4000个冲击

快速温度变化

EN 60068-2-14 Na TA = -４０ °C; TB = 85°C; t1 = 30 min; t2 = < 10 s; 50个周期

喷盐试验

EN 60068-2-52 Kb 严格等级5 (4个检测周期)

MTTF[年] 1134

包括嵌入式软件 否

UL

Ta -25...70 °C

Enclosure type Type 1

电源 Limited Voltage/Current

UL编号 A001

文件数量UL E174191

机械技术数据

重量[g] 48.3

外壳 螺纹结构

安装 齐平安装

尺寸[mm] M18 x 1 / L = 60

螺纹代号 M18 x 1

原材料 外壳: 黄铜 白青铜-镀层; 感应面: PBT 桔黄色; LED窗口: PEI; 固定螺母: 黄铜 白青铜-镀层

显示器/操作件

显示

开关状态 4 x LED, 黄色

附件

供货范围

固定螺母: 2

注释

包装单位 1 件

电气连接 - 插头

接插件 1 x M12; 译码: A; 触头: 3, 镀金的
