VZ110-5G-M5阀型号SMC电磁阀

VZ110-5G-M5阀型号SMC电磁阀

 VZ100 系列 弹性密封 3通电磁阀/直接配管型 阀型号

可用于真空环境 (VZ100 、VZ300R、VZ500R)

不需要对先导阀进行排气处理(集中排气型：VZ300M 、500M)

可作为选择阀、分流阀使用(外部先导型：VZ300R、500R)

集装式型号：VV3Z1，VV4Z1，VV3Z3，VV3Z5

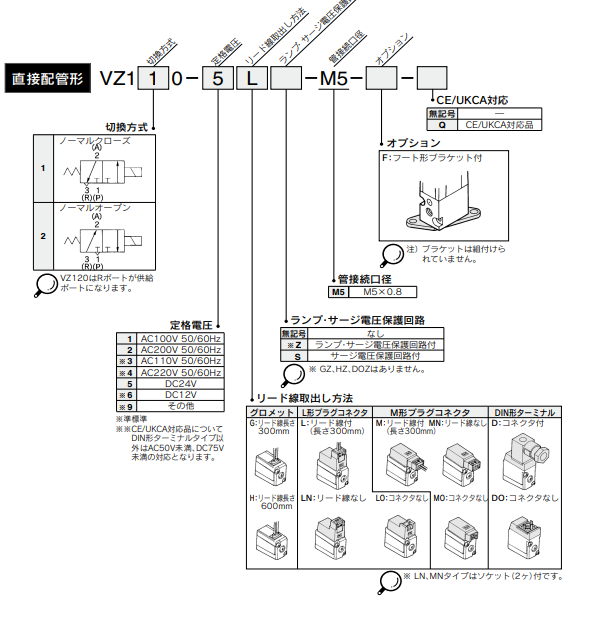

字段描述 字段取值 取值描述

系列 1 VZ100系列

切换方式 1 常断

额定电压 5 DC24V

导线引出方式 G 直接出线式 导线长度300mm

LED及过电压保护回路 - 无

接管口径 M5 M5X0.8

可选项 - 无

订制规格 - 标准

CE/UKCA对应 - -

其他特性

字段描述 取值描述

阀体形式 插头引线式

配管种类 直接配管型

密封方式 弹性密封

先导方式 内部先导式

螺纹种类 M

线圈规格 标准

手动操作 非锁定推压式

背压防止阀 无背压防止阀

消声器 无消声器

保护构造 防尘

先导压力范围 0～0.7 MPa

*动作频率 15 Hz

响应时间 15 ms

消耗功率 1.8 W

环境温度及使用流体温度 -10～50℃

排气方式 共通排气型

给油 不给油式

C值(P→A/B) 直接配管型 0.11 dm³/(s·bar)

b值(P→A/B) 直接配管型 0.026

Cv值(P→A/B) 直接配管型 0.023

C值(A/B→E) 直接配管型 0.19 dm³/(s·bar)

b值(A/B→E) 直接配管型 0.071

Cv值(A/B→E) 直接配管型 0.042
