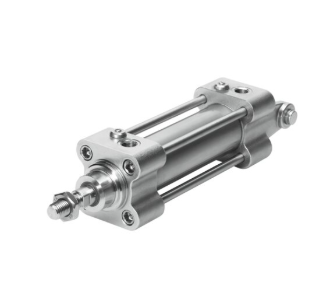

CRDNGS-50-80-PPV-A费斯托标准气缸

CRDNGS-50-80-PPV-A费斯托标准气缸

产品介绍

工作模式

双作用

活塞直径

50 mm

6 bar 时的理论力值，前进行程

1178 N

行程

10 mm - 2000 mm

缓冲

气动缓冲，两端可调

技术参数

行程

10 mm ... 2000 mm

活塞直径

50 mm

活塞杆螺纹

M16x1.5

基于标准

ISO 15552

缓冲

气动缓冲，两端可调

安装位置

可选

活塞杆端部

外螺纹

结构特点

缸径

活塞杆

摆动双耳环

连杆

缸筒

位置检测

通过接近开关

符号

00991235

派生型

端盖，带摆动关节轴承

工作压力

0.06 Mpa ... 1 Mpa

工作压力

0.6 bar ... 10 bar

工作模式

双作用

工作介质

压缩空气，符合 ISO 8573-1:2010 [7:4:4]

工作和先导介质说明

可用润滑介质工作（之后须一直润滑介质工作）

耐腐蚀等级 CRC

4 - 极高的耐腐蚀能力

油漆湿润缺陷物质（PWIS）符合性

VDMA24364-B2-L

适合食品行业使用

见补充材料说明

环境温度

-20 °C ... 80 °C

缓冲长度

23 mm

6 bar 时的理论力值，返回行程

990 N

6 bar 时的理论力值，前进行程

1178 N

0 mm 行程的移动质量

485 g

每 10 mm 行程的额外移动质量

25 g

0 mm 行程的基本重量

2419 g

每 10 m 行程的附加重量

56 g

安装方式

通过内螺纹安装

带附件

气动接口

G1/4

盖子材料

压铸不锈钢

密封件材料

TPE-U(PU)

外壳材料

高合金不锈钢

活塞材料

精制铝合金

活塞杆材料

高合金不锈钢

缸筒材料

高合金不锈钢

螺母材料

高合金不锈钢

轴承材料

POM

凸缘螺母材料

高合金不锈钢

拉杆材料

高合金不锈钢
