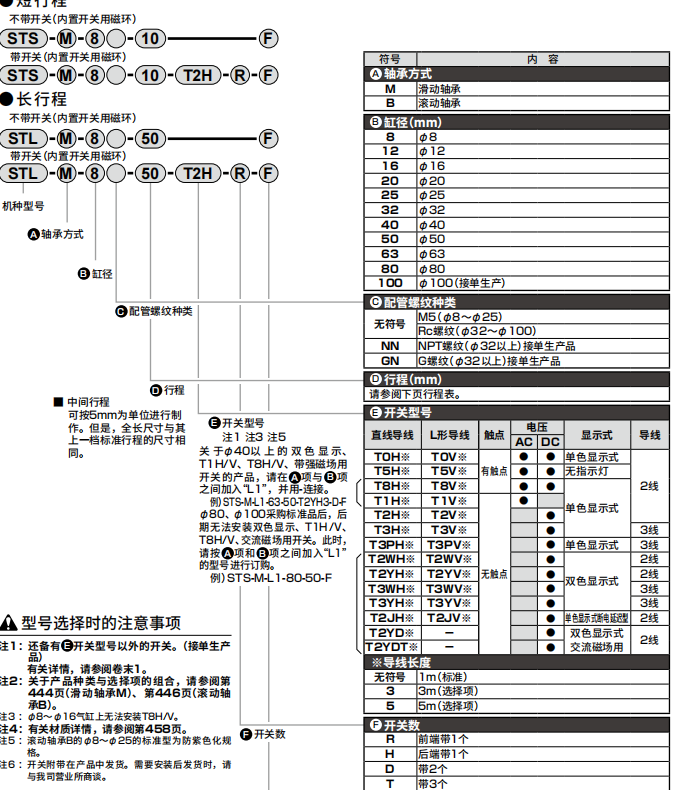

规格

缸径

项 目

mm φ8 φ12 φ16 φ20

STS-M/B STL-M/B

φ25 φ32 φ40 φ50 φ63 φ80 φ100

动作方式 双作用型

使用流体 压缩空气

*使用压力 MPa 1.0

*低使用压力 MPa 0.15 0.1

耐压力 MPa 1.6

环境温度 ℃ －10～60（但是，不得冻结）

配管口径 M5 Rc1/8 Rc1/4 Rc3/8

行程允许误差 mm

＋2.0

0

使用活塞速度 mm/s 50～500 50～300

缓冲 带橡胶缓冲

给油 无需（给油时请使用透平油1种ISOVG32）

允许吸收能量 J 0.029 0.056 0.088 0.157 0.157 0.401 0.627 0.980

注1:根据设定情况，行程为10时的HD、RD尺寸有时会与本尺寸有所不同。

注2:中间行程时，各尺寸与较长的标准行程的尺寸相同。

注3:STS-M-8-1O(行程10mm)时为2-KA、2-KC、2-JJ(2个安装孔)。

注4:关于双色显示式(T2WH/V、T3WH/V除外)、断电延迟型、交流磁场用、T1H/V开关的RD、HD、伸出尺寸，

请参阅第552页、第553页。

注5:STS--8-10(行程10mm)时，ED尺寸为5.

注6:STS--16-10(行程10mm)时，如图所示，JJM5螺纹有4个，安装孔有2个。
