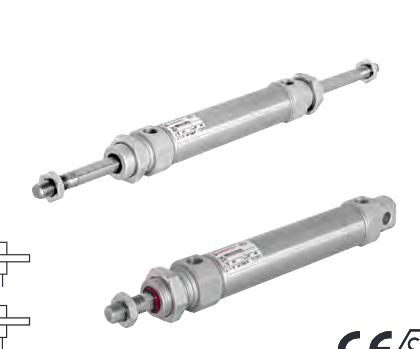

RM/8016/M/10诺冠norgren圆筒型气缸

RM/8016/M/10诺冠norgren圆筒型气缸

产品参数

型号

RM/8016/M/10

订货号

12CF1001

缸径Φ

16

行程mm

10

接口尺寸

M5

应用行业

工业自动化行业

经过压缩和过滤的空气

润滑或无润滑

标准：

ISO 6432

操作：

双作用带磁性

活塞和缓冲器或可调式

缓冲

工作压力：

1 ... 10 巴（14 ... 145 磅/平方英寸）

气缸直径：

10、12、16、20、25毫米（缓冲）

16、20、25毫米（可调节）

缓冲（功能）

笔画：

见下页

非标准笔画：

根据要求，*可达500毫米

环境温度：

-10°C至+60°C（-14°F至+140°F）

工作温度：

-10 ... +80°C（*）（+14 ... +176°F）

气源必须足够干燥

避免结冰

温度低于+2°C（+35°F）。

设备标记符合

ATEX：

II 2G Ex h IIC T4 Gb

II 2D Ex h IIIC T120°C Db

材料：

桶身：不锈钢

（奥氏体）

端盖：经阳极氧化处理，表面清晰

铝合金

活塞杆：不锈钢

（奥氏体）

缓冲层：PUR

活塞杆密封：聚氨酯（PUR）

活塞密封：丁腈橡胶（NBR）

O型圈：丁腈橡胶（NBR）

技术特性

— 直径10至25毫米

— 磁性活塞作为

标准

— 符合ISO标准

6432

— 耐腐蚀

— 带有缓冲器或

可调节的缓冲垫

— 鼻梁固定螺母

以及所供应的活塞杆

标配锁紧螺母

— 这些气瓶是

适用于1区和2区

（气体），21&22（粉尘），ATEX

第二类 2G和2D

标准笔画

带有缓冲垫层

圆柱体

Ø（毫米）

行程长度（毫米）

10 25 40 50 80 100 125 160 200 250

10 • • • • • • — — — —

12 • • • • • • • • •

16 • • • • • • • • • —

20 • • • • • • • • • •

25 • • • • • • • • • •

技术数据

气缸直径（毫米） 10 12 16 20 25

接口尺寸 M5 M5 M5 G1/8 G1/8

活塞杆直径（毫米） 4 6 6 8 10

活塞杆螺纹 M4 M6 M8 M10x1.25

座垫长度（毫米） — — 16 19 19

初始缓冲体积（cm3）*1) — — 2,4 4,4 7,2

在6巴的输出冲程下，理论推力（牛顿）为 47, 167,8, 120, 188, 294

在6巴进气压力下的理论推力（牛顿） 39, 651, 104, 158, 247

在6巴压力下的耗气量（升/厘米） 0.006 0.008 0.014 0.022 0.035

在6巴压力下的空气消耗量（升/厘米） 0.005 0.006 0.013 0.019 0.028

*1) 仅适用于配备可调节缓冲垫的气缸

配备可调节的缓冲垫

圆柱体

Ø（毫米）

行程长度（毫米）

10 25 40 50 80 100 125 160 200 250

16 — • — • • • • • •

20 — • — • • • • • • •

25 — • — • • • • • • •

RM/8000/M/EX，ISO气缸

双作用磁性活塞

RM/8016/M/10诺冠norgren圆筒型气缸
