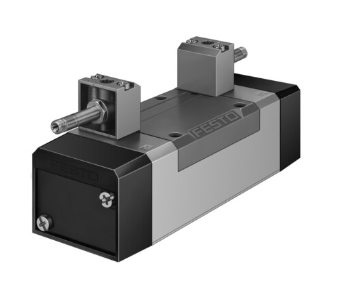

费斯托电磁阀MFH-5/3G-D-3-C两位五通式

产品信息

阀功能

三位五通中封式

标准额定流量（根据 DIN 1343 标准化）

4100 l/min

气接口，气口 1

底座规格 3，符合 ISO 5599-1 标准

驱动方式

电控

技术参数

阀功能

三位五通中封式

驱动方式

电控

宽度

65 mm

标准额定流量（根据 DIN 1343 标准化）

4100 l/min

工作气口

底座规格 3，符合 ISO 5599-1 标准

G1/2

工作电压

通过电磁线圈，须另外订购

工作压力

0.3 Mpa ... 1 Mpa

工作压力

3 bar ... 10 bar

结构特点

活塞闸阀

复位类型

弹簧复位

c UL us - (OL)

海事分类

参见证书

证书签发机构

UL MH19482

防护等级

IP65

公称通径

14.5 mm

网格尺寸

71 mm

排气功能

带节流选项

密封原理

软密封

安装位置

可选

符合标准

ISO 5599-1

手控装置

通过附件锁定

按钮式

ISO 规范

356

先导类型

先导驱动

先导气源

内先导

流向

不可逆

符号

00991080

搭接

正重叠

适用于真空

否

关闭时间

77 ms

打开时间

36 ms

0 信号的*正向测试脉冲

2200 µs

信号为 1 的*负向测试脉冲

3700 µs

工作介质

压缩空气，符合 ISO 8573-1:2010 [7:4:4]

工作和先导介质说明

可用润滑介质工作（之后须一直润滑介质工作）

抗振性

运输应用测试，严重性等级 1，符合 FN 942017-4 和 EN 60068-2-6 标准

耐冲击性

冲击测试，严重性等级 2，符合 FN 942017-5 和 EN 60068-2-27

油漆湿润缺陷物质（PWIS）符合性

符合 ISO 5599-1 的标准阀，电控 MDH, MEBH

符合 ISO 5599-1 标准的电控 ISO 阀。

• 符合 ISO 5599-1

• 坚固的金属壳体

• 成组式安装，可混合使用 ISO 1、2 和 3

• 多种电气连接方式

• 全面的高度互连元件：调压阀、节流阀、垂直压力隔离板等

• 也可用作阀岛

VDMA24364-B1/B2-L

介质温度

-10 °C ... 60 °C

声压级

85 dB(A)

环境温度

-5 °C ... 40 °C

产品重量

1040 g

电气接口

3 针

表格 A，带VACF-A 线圈

B 型，工业 (11 mm)，带 MSF 线圈

通过电磁线圈，须另外订购

安装方式

底座上

通过通孔和螺钉

先导排气口 82

M5

先导排气口 84

M5

气接口，气口 1

底座规格 3，符合 ISO 5599-1 标准

气接口，气口 2

底座规格 3，符合 ISO 5599-1 标准

气接口，气口 3

气路板规格 3 符合 ISO 5599-1 标准

气接口，气口 4

底座规格 3，符合 ISO 5599-1 标准

气接口，气口 5

底座规格 3，符合 ISO 5599-1 标准

材料说明

RoHS 合规

密封件材料

HNBR

NBR

外壳材料

压铸铝
