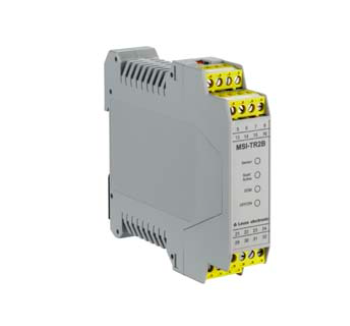

MSI-TR2B-01劳易测leuze安全继电器

MSI-TR2B-01劳易测leuze安全继电器

订货型号

MSI-TR1B-01

MSI-TRMB-01

MSI-TR2B-01

SLSE 318K/P

SLSER 25B/66

产品简介

类型 2, IEC/EN 61496

SIL 1, IEC 61508

SILCL 1, IEC/EN 62061

性能等级 (PL) c, EN ISO 13849-1

MTTFd 78 年, EN ISO 13849-1

PFHD 8.8E-08 每小时

使用寿命 20 年, EN ISO 13849-1

等级 2, EN ISO 13849-1

保护电路 反极性保护

短路保护

每个电流通路的*连续电流 2 A

供电电压 UB 24 V, DC, -20 ... 20 %

*电流消耗 200 mA, 无外部载荷

*功耗 4.8 W, 适于24 V，+输出负荷

剩余波纹度 -15 ... 15 %

保险丝 外部*3.15 A半时间间隔

数字开关量输入数 4 个

类型 数字开关量输入

*小开关电压高 18.2 V

*开关电压低 2.5 V

典型开关电压 23 V

电压类型 DC

功能 接触器监控控制器输入(EDM)

功能 接收器控制输入

功能 重启/启动控制输入

功能 复位控制输入

功能 重启互锁控制输入

安全输出回路数(OSSD) 2 个

数字开关量输出数 3 个

类型 安全开关量输出 OSSD

电压类型 DC

*电流负荷 2,000 mA

开关元件 继电器, 常开触点

开关元件 继电器, 常开触点

类型 数字开关量输出

*小开关电压高 18.2 V

*开关电压低 2.5 V

典型开关电压 23 V

电压类型 DC

开关元件 晶体管, PNP

功能 安全开启信号输出

开关元件 晶体管, PNP

功能 错误信号输出

开关元件 晶体管, PNP

功能 测试信号输出(发射器)

输出端数量，安全导向，不延迟，触点式 2 个

输出端数量，安全导向，延迟，触点式 0 个

输出端数量，信号功能，不延迟，触点式 0 个

响应时间 20 ms

接通延迟 2 s

过滤时间 130 ms

衰减延迟 130 ms

请求测试时传感器响应时间 0.5 ... 60 ms

接口数量 1 个

功能 供电电源

连接到设备

类型 端子

端子类型 螺栓端子

引脚数 16 个引脚

连接截面 0.2至2.5 mm²

尺寸（宽 x 高 x 长） 22.5 mm x 99 mm x 114.1 mm

外壳材料 塑料

塑料外壳 未加强的聚酰胺PA

净重 200 g

外壳颜色 灰色

紧固类型 扣装

显示类型 LED

LED数 4 个

环境温度，工作 -30 ... 60 °C

环境温度，储藏 -40 ... 70 °C

相对空气湿度（无冷凝） 0 ... 95 %
