将*适合驱动中型气缸的阀系列化。

是包括气缸中间停止必需的3位电磁阀在内的对应多种用途的系列结构。

可以满足系统·装置的能力和等级的性能。

AC电磁线圈(移相线圈方式)的特点

衔铁(可动铁芯)

衔铁弹!

衔铁销

主线圈

移相线团

(仅限AC用)

磁芯(固定铁芯)

提升阀

活塞

正常动作时和异常时的电流波形

启动电流

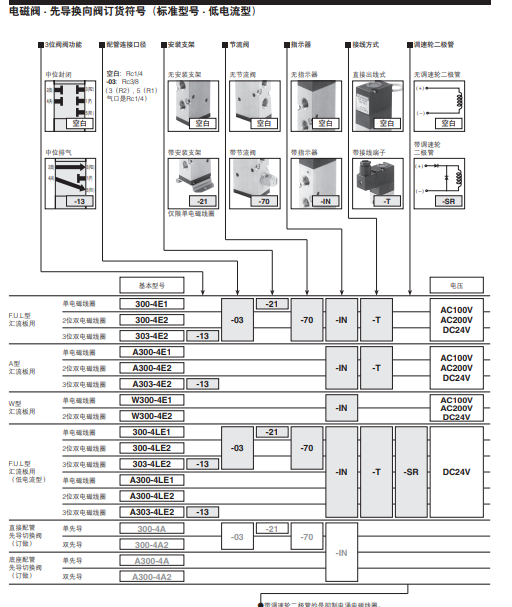

低电流、确保正确动作的内部先导型的2位和3位阀使产品线丰富。

2位阀和3位阀可以混合安装在单体300系列用汇流板。

AC电磁线圈上采用移相线圈方式，避免了电磁线圈的烧毁及声响。

安装了的节流阀，可以使其更快地在瞬间停止。

电流

移相线圈如图所示，在磁芯(固定铁心)埋入铜制的环，起到抑制交流引起的引力脉动的作用。这与带有二极管的「调速轮二极管方式」抑制引力脉动的作用相同。移相线圈方式具有

响应性好结构简单无接线方向性等特点。但是，它也具有以下的缺陷和不稳定的部分。有响声移相线圈脱落

有烧坏事故

我们自信地向您:小金井移相线圈方式解决了以上的缺陷，可信赖。

移相线圈的功能

主线圈发生的磁通量在移相线圈引起电压，然后以电流使其产生具有位相差的磁通量，通过这样起到抑制交流引发的脉动的作用。

正常时的电流

(励磁电流)

异常时的电流

因异物影响，衔铁不运行，即使内部存在与启动时相同的电流，也不会出现烧毁

(以启动电流为基准设计电磁线

吸引力

由主线圈和移相线圈的合成吸引力

衔铁复原力

仅仅由主线圈的吸引力
