LCA-2TR-3B-810-AP-156672安士能安全光栅
LCA-2TR-3B-810-AP-156672 (订货号 156672)
LCA-2TR-3B-810光栅
3个光束
保护区域高度810 mm
检测范围12 m
配有M12接插头
2路安全输出(OSSD)
产品附带安装附件
电气连接值
接收器功耗 2 W
发送器功耗 1 W
输出电流
每安全输出 max. 400 mA
工作电压DC 24 V DC -20% ... +20%
可级联 否
可静音 与外部传感器和安全评估单元配套使用
机械值和环境
尺寸 28x30 mm
连接类型 M12圆形接插头（5针发送器/8针接收器）
安全输出数 2 静态，自监控PNP安全输出
光束数 3
安装方向 任何
保护区域高度 810 mm
传感器高度 953 mm
存储温度 -30 ... 70 °C
连接电缆*长度 100 m
响应时间 3.5 ms
保护区域范围 12000 mm
保护等级 IP65/IP67
环境温度 -30 ... 55 °C
符合EN ISO 13849-1和EN IEC 62061的特性值
プライバシーション *SIL PFHD 类别 任务时间
保护区域监控 PL c 1 1.87x10-8 2 20 y
接线图片
LED功能显示
发送器
接收器
正常LED | 正常工作 |
错误LED灯 | 故障状态 |
停止LED | 停止状态 |
测试LED | 测试功能 |
启动LED | 启动/重新启动 |

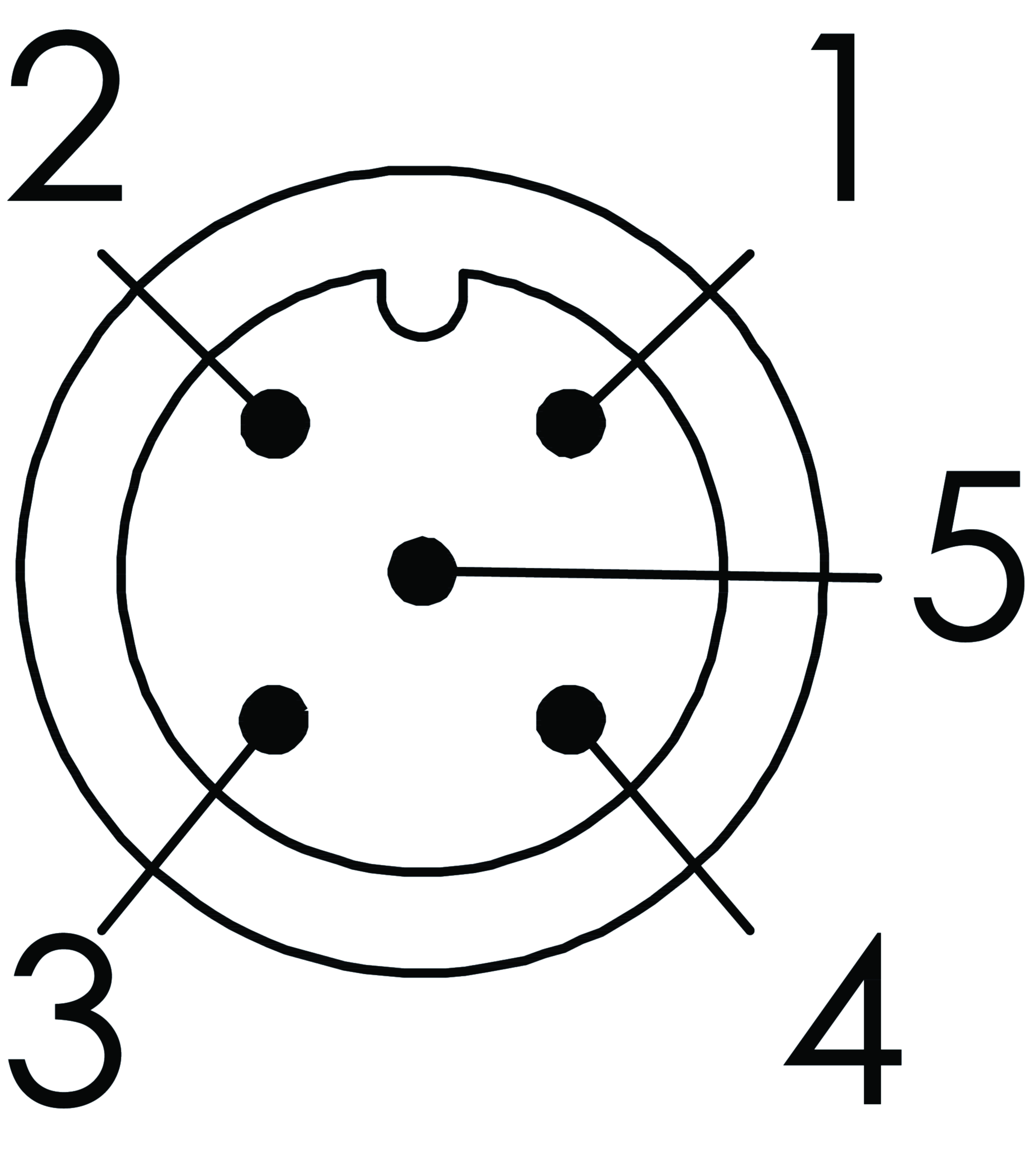

接头分配，发送器
| 接插头（连接面视图） | 插针 | 产品描述 | 功能 | 接配线电缆的导线颜色 |
|---|---|---|---|---|
| 1 | 24 V DC | 工作电压，24 V DC | BN |
| 2 | RANGE 0（插槽2） | 设备配置符合EN 61131-2标准 | WH | |
| 3 | 0 V DC | 工作电压，0 V DC | BU | |
| 4 | RANGE 1（插槽2） | 设备配置符合EN 61131-2标准 | BK | |
| 5 | FE | 功能接地（可以接线以满足EMC要求） | GY | |

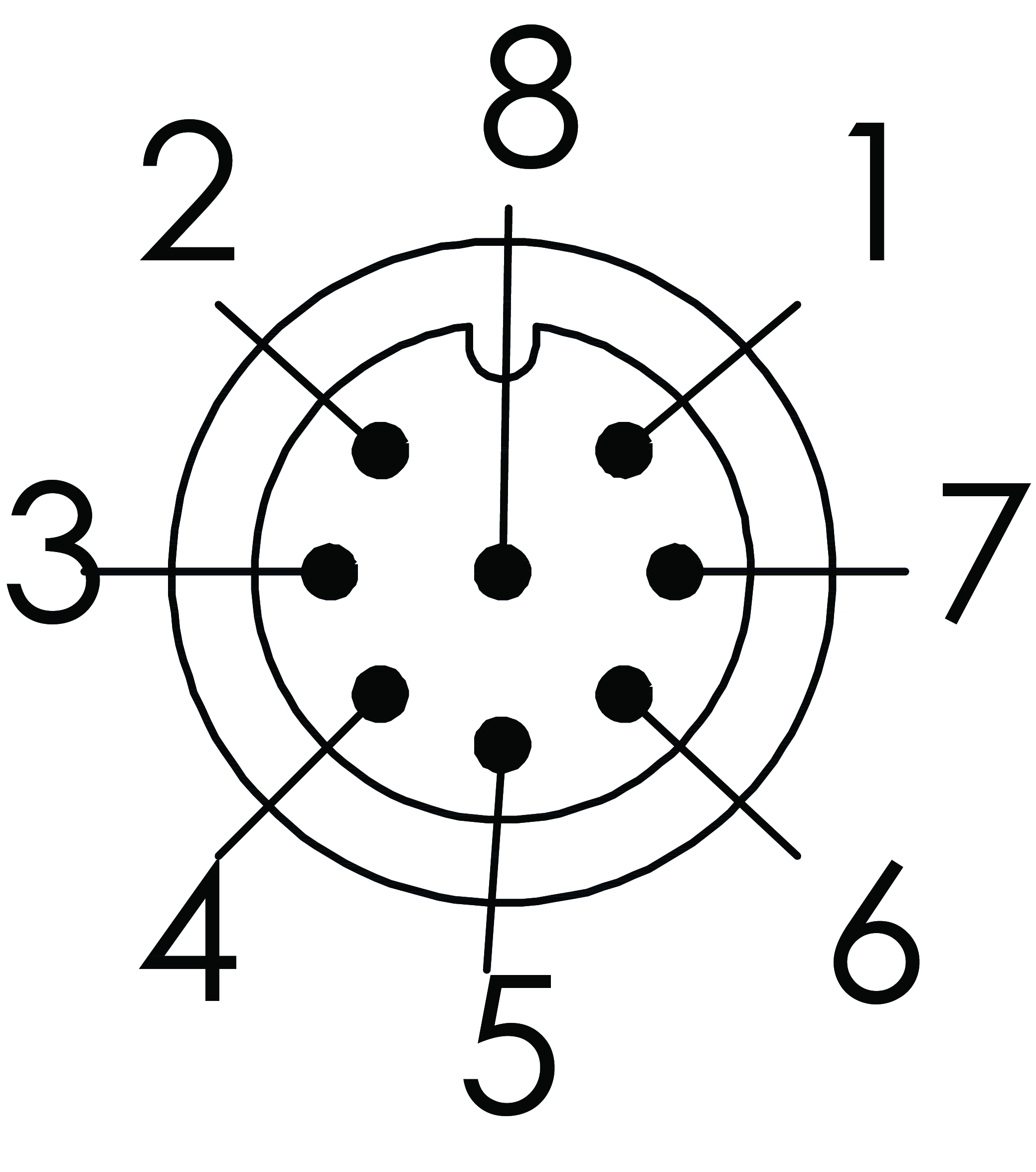

接头分配，接收器
| 接插头（连接面视图） | 插针 | 产品描述 | 功能 | 接配线电缆的导线颜色 |
|---|---|---|---|---|
| 1 | FO1A | 安全输出，通道1 | WH |
| 2 | 24 V DC | 工作电压，24 V DC | BN | |
| 3 | FO1B | 安全输出，通道2 | 绿 | |
| 4 | K1_K2/重新启动 | 外部接触器反馈 | 黄 | |
| 5 | SEL_A | 设备配置 | GY | |
| 6 | SEL_B | 设备配置 | PK | |
| 7 | 0 V DC | 工作电压，0 V DC | BU | |
| 8 | FE | 功能接地（可以接线以满足EMC要求） | 红 | |
尺寸示意图
尺寸示意图
接收器配线图
发送器配线图
