德国E+H涡街流量计详细信息

德国E+H涡街流量计详细信息

7F2C2H-4KF4/0

7F2C2H-NJDCJCDCAAAABSKA1+Z1

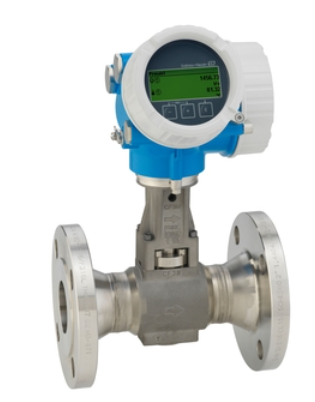

Proline Prowirl F 200 涡街流量计

高测量精度的多功能流量计，配备湿蒸汽检测功能。

产品规格参数

大测量误差

体积流量（液体）：±0.75 %

体积流量（蒸汽、气体）：±1.00 %

质量流量（液体）：±0.85%

质量流量（蒸汽、气体）：±1.7 %

公称口径范围

DN 15...300 (½...12")

接液部件材质

测量管：1.4408 (C3FM)；CX2MW，类同Alloy C22 2.4602合金

DSC传感器：L)；UNS N06022，类同Alloy C22 2.4602合金

连接：1.4404 (F316/F316L)，CX2MW，类同Alloy C22, 2.4602 1.4408 (CF3M)合金

测量变量

体积流量、质量流量、校正体积流量、能量流、热流量差值、温度

大测量误差

体积流量（液体）：±0.75 %

体积流量（蒸汽、气体）：±1.00 %

质量流量（液体）：±0.85%

质量流量（蒸汽、气体）：±1.7 %

测量范围

液体：0.16...2412 m³/h (0.09...1420 ft³/min)

取决于介质：水，1 bar (14.5 psi)绝压，20 °C (68° F)

蒸汽、气体：2...32 166 m³/h (1.18...18 932 ft³/min)

取决于介质：蒸汽，180 °C (356 °F)，10 bar (145 psi)绝压；空气，25 °C (77 °F)，4.4 bar (63.8 psi)绝压

测量范围

液体：0.16...2412 m³/h (0.09...1420 ft³/min)

取决于介质：水，1 bar (14.5 psi)绝压，20 °C (68° F)

蒸汽、气体：2...32 166 m³/h (1.18...18 932 ft³/min)

取决于介质：蒸汽，180 °C (356 °F)，10 bar (145 psi)绝压；空气，25 °C (77 °F)，4.4 bar (63.8 psi)绝压

介质温度范围

标准型：–40...+260 °C (–40...+500 °F)

高温/低温型（可选）：–200...+400 °C (–328...+752 °F)

高温/低温型（特殊选型）：–200...+450 °C (–328...+842 °F)

大过程压力

PN 40、Cl. 300、20K

接液部件材质

测量管：1.4408 (C3FM)；CX2MW，类同Alloy C22 2.4602合金

DSC传感器：L)；UNS N06022，类同Alloy C22 2.4602合金

连接：1.4404 (F316/F316L)，CX2MW，类同Alloy C22, 2.4602 1.4408 (CF3M)合金

优势

便捷的能源管理：内置蒸汽和气体的温度及压力测量

可靠、安全的测量技术 - 符合ISO 12764国际标准

即使介质的雷诺数低至Re 10 000，流量计的测量精度仍保持不变：涡街流量计本体具有高线性度

高长期稳定性：电容式传感器无漂移，坚固耐用

接线方便：仪表配备独立接线腔，各种以太网选项

操作安全：无需打开仪表

带自校验功能：Heartbeat Technology心跳技术
