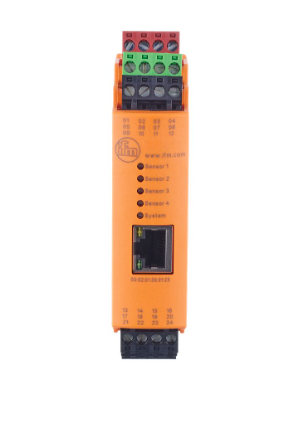

VSE002德国IFM易福门振动分析模块

VSE002德国IFM易福门振动分析模块

应用

设计 用于DIN轨道安装的外壳, 通过PC软件参数设定, VES004

应用 持续振动监测

电气数据

工作电压公差[%] 20

工作电压[V] 24 DC; (如果使用IEPE输入: 24 V + 20%; IEPE = 集成电子压电)

电流损耗[mA] 200; (24 V DC)

防护等级 III

的输入/输出

输入和输出数 8; (可设定参数)

输入

动态输入

数量

4

接口

S1...S4

模拟量输入

功能类型 电流, 动态

输入范围 0...10 mA / IEPE / 4...20 mA

输入频率 [Hz] 0,1...12000

分辨率 16 Bit

采样率 100 kSamples

过程值输入, 模拟 / 数字

数量

2

接口

IN1, IN2

数字量输入

功能类型 脉冲

电路 HTL

频率 [Hz] 0,1...100000

模拟量输入

功能类型 电流

输入范围 [mA] 4...20

分辨率 12 Bit

输出

负载*值[Ω] 500

短路保护 有

短路保护类型 脉冲

过载保护 有

多功能输出, 模拟 / 数字

数量

1

接口

OU1

数字量输出

电气设计 PNP

输出功能 常开/常闭（可配置）

模拟量输出

功能类型 电流

输出范围 [mA] 4...20

数字输出

数量

1

接口

OU2

数字量输出

电气设计 PNP

输出功能 常开/常闭（可配置）

接口

通信接口 Ethernet

以太网接口数 1

以太网

传输标准 10Base-T; 100Base-TX

传输率 10/100 MBit/s

连接件型号 RJ45

协议 TCP/IP

出厂设置

IP地址: 192.168.0.1

端口 3321

工作条件

环境温度[°C] 0...70

存储温度[°C] 0...70

外壳防护等级 IP 20

/测试

EMC电磁兼容

EN IEC 61000-6-2

EN IEC 61000-6-4

MTTF[年] 101

机械技术数据

重量[g] 323.1

安装方式 DIN轨道安装; (TH35 (EN 60715))

尺寸[mm] 114.2 x 25.4 x 105.5

原材料 外壳: PA

数据存储器

历史记录 有

缓冲式数据存储器 有

数据存储器类型 环存储器; FIFO

实时时钟类型 有

存储器位置 内部的

存储间隔 min. 1 min

存储大小 881664 数据记录
