带直观开关点设定的压力传感器

PK7524

PK-010-RFG14-QSPKG/US/ /W

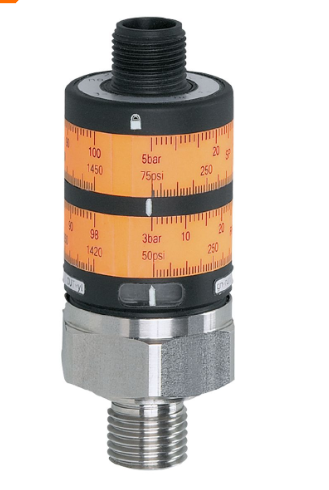

带直观开关点设定的压力传感器 PK7524

可通过两个调节环进行简单开关点设定，达到*的读取效果

采用具有高容许压力等级的耐用不锈钢测量元件，长期稳定性高

机械锁定防止不当的开关点操作

高于 5 千万次压力周期的使用寿命

适用于液压、气动、空调和冰箱

产品特征

输入和输出数 数字输出数量: 2

测量范围

0...10 bar 0...145 psi

系统接口 螺纹连接 G 1/4 外螺纹 内螺纹:M5

应用

应用 用于工业应用

介质 液体和气体介质

介质温度[°C] -25...80

爆破压力*小值

300 bar 4350 psi 30 MPa

抗压强度

25 bar 362 psi 2.5 MPa

压力 相对压力

电气数据

工作电压[V] 9.6...32 DC

电流损耗[mA] < 25

绝缘电阻*小值[MΩ] 100; (500 V DC)

防护等级 III

反相保护 有

的输入/输出

输入和输出数 数字输出数量: 2

输出

输出数量 2

输出信号 开关信号

电气设计 PNP

数字输出数量 2

输出功能 常开

开关量输出DC电压降*值[V] 2

开关量输出DC的持续电流负载[mA] 500

开关频率DC[Hz] 100

短路保护 有

短路保护类型 脉冲

过载保护 有

测量/设定范围

测量范围

0...10 bar 0...145 psi

开关点, SP

0.3...10 bar 4.5...145 psi

迟滞

0.2 bar 2.9 psi

精度/偏差

开关点精度[終值的百分比] < ± 2,5; (调节精度)

重复精度[終值的百分比] < ± 0,5; (温度波动< 10 K)

特征曲线偏差[終值的百分比] < ± 1,5 (BFSL) / < ± 2,5 (LS); (BFSL = Best Fit Straight Line; LS = 极限点设定)

温度变化率 /10 K < ± 0.5

软件/编程

开关点调整 转环

工作条件

环境温度[°C] -25...80

存储温度[°C] -40...100

外壳防护等级 IP 67

/测试

EMC电磁兼容

DIN EN 61000-6-2

DIN EN 61000-6-3

抗冲击

DIN IEC 68-2-27 50 g (11 ms)

抗震

DIN IEC 68-2-6 20 g (10...2000 Hz)

MTTF[年] 500

承压设备指令 良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体

机械技术数据

重量[g] 92.5

外壳 圆柱形的

尺寸[mm] Ø 27 / L = 71.6

原材料 PBT; PC; FKM; 不锈钢(1.4404 / 316L)

材料(接液部件) 不锈钢(1.4404 / 316L); FKM

开关动作寿命 五千万

拧紧扭矩[Nm] 25

系统接口 螺纹连接 G 1/4 外螺纹 内螺纹:M5

已集成限制器元件 否(可以改装 )

显示器/操作件

显示

开关状态 2 x LED, 黄色

带尺度 有

注释

包装单位 1 件

电气连接

接插件 1 x M12; 译码: A
