C63F3TM630施耐德电气断路器的详细信息

C63F3TM630施耐德断路器的详细信息

节约成本的功能适用于中小型楼宇保护

*的分断能力确保电路安全

提供热过载磁保护的嵌入式热磁脱扣单元，使用安全

的通用配件有助于组件标准化

符合多项国际标准

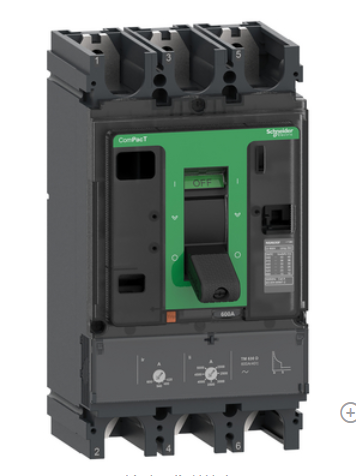

Compact nsx630F是一种3极3d断路器，具有高水平性能和成本节约功能。 在415VAC 5060Hz时，分断能力Icu为36kA rms。 额定工作电压为690VAC 5060Hz。 本产品内嵌额定电流为630A的热磁脱扣单元TMD。 TMD脱扣单元提供可调的热过载保护和固定磁保护。 此3极版本140mm x 255mm x 110mm附带各种可选功能和附件。 它符合国际标准IEC 60947、CCC和EAC。

规格

主要信息

产品系列

ComPacT new generation

产品名称

ComPacT NSX new generation

产品短名

NSX630F

产品类型

断路器

产品应用

配电保护

极数

3P

保护极说明

3D

额定电流 [In]

630 A 在…上 40 °C

额定工作电压 [Ue]

690 V AC 50/60 Hz

接入类型

AC

电网频率

50/60 Hz

隔离功能

适用 符合 TM-D

使用类别

AC类

[Icu] 额定极限短路分断能力

40 kA Icu 在…上 220/240 V AC 50/60 Hz 符合 TM-D

36 kA Icu 在…上 380/415 V AC 50/60 Hz 符合 TM-D

30 kA Icu 在…上 440 V AC 50/60 Hz 符合 TM-D

25 kA Icu 在…上 500 V AC 50/60 Hz 符合 TM-D

20 kA Icu 在…上 525 V AC 50/60 Hz 符合 TM-D

10 kA Icu 在…上 660/690 V AC 50/60 Hz 符合 TM-D

分断能力

F 36 kA 415 V AC

脱扣器名称

TM-D

脱扣器类型

热磁式

控制类型

手柄

断路器安装方式

固定式

补充信息

额定绝缘电压 [Ui]

800 V AC 50/60 Hz

额定冲击耐受电压 [Uimp]

8 kV

[Ics]额定运行短路分断能力

40 kA 在…上 220/240 V AC 50/60 Hz 符合 TM-D

36 kA 在…上 380/415 V AC 50/60 Hz 符合 TM-D

30 kA 在…上 440 V AC 50/60 Hz 符合 TM-D

25 kA 在…上 500 V AC 50/60 Hz 符合 TM-D

10 kA 在…上 525 V AC 50/60 Hz 符合 TM-D

10 kA 在…上 660/690 V AC 50/60 Hz 符合 TM-D

机械寿命

15000 次

电气寿命

8000 次 在…上 440 V In/2

4000 次 在…上 440 V In

6000 次 在…上 690 V In/2

2000 次 在…上 690 V In

每极功耗

39.7 W

安装方式

底板安装

DIN 导轨安装

安装位置

水平和垂直方向

Flat on the back

连接方式-上端

前连接

连接方式-下端

前连接

极间距

45 mm

保护类型

L : for 过载保护 (热保护)

I : for 短路保护 (磁保护)

脱扣器额定值

630 A 在…上 40 °C

长延时保护电流整定 Ir （热保护）

可调

[Ir] 长延时过流保护阈值整定范围

0.7...1 x In

长延时保护延时整定类型tr

固定式

[tr] 长延时保护延时整定范围

120…400 s 在…上 1.5 x Ir

15 s 在…上 6 x Ir

瞬时过流保护整定类型 Ii

可调

[Ii]瞬时过流保护阈值整定范围

5...10 x In

漏电流保护

无漏电保护

电气附件安装槽位数

6 槽

触点位置指示

有

宽(W)

140 mm

高(H)

255 mm

深(D)

110 mm

产品重量

6.2 kg

环境

符合标准

TM-D

过电压类别

III

电击保护级别

Class II 在…上 前面板

污染等级

3 符合 IEC 60664-1

IP 保护等级

IP40 conforming to IEC 60529

IK 保护等级

IK07 conforming to IEC 62262

运行温度

-25…70 °C

贮存环境温度

-50…85 °C

相对湿度

0…95 %

工作海拔

0...2000 m 不降容

2000 m...5000 m 有降容

包装单位

包装1：包装单位类型

PCE

个/公斤

1

包装1：高度

15.000 cm

包装1：宽度

15.700 cm

包装1：长度

29.300 cm

包装重量

5.592 kg

包装2：包装单位类型

P12

包装2：包装单位数量

36

包装2：高度

44.000 cm

包装2：宽度

80.000 cm

包装2：长度

120.000 cm

包装2：毛重

217.000 kg
