美国MAC气控阀

美国MAC气控阀93A-AJ0-B0J-DM-DJNA-1BA

MAC 93系列是一种四通滑阀，由一个小型直接操作的四通电磁阀操作 - 这是一种的阀门制造。4向导阀意味着较低的*低工作压力 - 无活塞 - 并且移动阻力*小。先导装置的平衡设计意味着换挡力始终很高，无论入口压力波动如何，响应时间都是可重复的。

（配备5.4 W线圈）

压缩空气、真空、惰性气体

内部先导阀：20至120 PSI

外部先导：真空至120 PSI

不需要，如果使用，请选择中等苯胺点润滑剂（180°F至210°F之间）

40 µ

0°F至120°F（-18°C至+50°C）

1/4英寸、3/8英寸：（3.0 Cv）-1/2英寸：（3.4 Cv）

A类连续工作，#22 AWG x 18基引线

-标称电压的15%至+10%

咨询工厂

~涌入7.6 VA容量：4.8 VA

=1至12.7瓦

通电：13毫秒

断电：10毫秒

•BSPP螺纹•夹层调节器（见“调节器”部分）

•三明治流量控制FC93A-AA（螺丝刀槽调节）

FC93A-AB（锁定旋钮调节）

•先导阀：DM DxxxP xxx•阀门至基础压力密封：16622

•先导阀压力密封：16542•将阀门安装到底座上的螺钉（x4）：35249

•先导阀安装螺钉（x2）：35069

　　MAC气控阀的工作原理

　　1、气控阀工作时管外,缸筒的内径大小代表了气缸输出力的大小常使用铝合金压铸,杆侧端盖上设密封圈和防尘圈,微型缸有使用黄铜材料的,以防止从活塞杆处向外漏。

　　2、气和防止外部灰尘混入缸内,现在为减轻重量并防锈,杆侧端盖上设有导向套,导向套通常使用烧含油合金的,气动气控阀的工作时为了减小活塞杆伸出时的下弯量,延长。

　　3、气控阀使用寿命,前倾铜铸件,承受活塞杆上少量的横向负载,有的还在端盖内设有缓冲机构,以提高气缸的导向精度,端盖过去常用可锻铸铁,端盖上设有进排气通口。

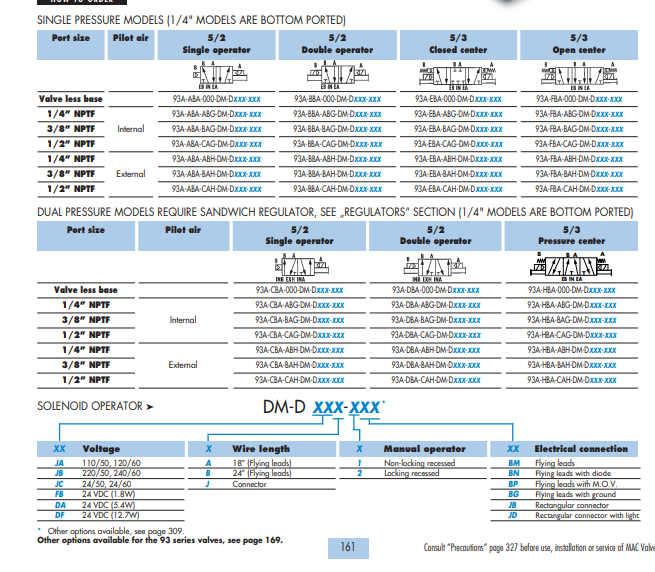

MAC电磁阀选型

美国MAC气控阀93A-AJ0-B0J-DM-DJNA-1BA
