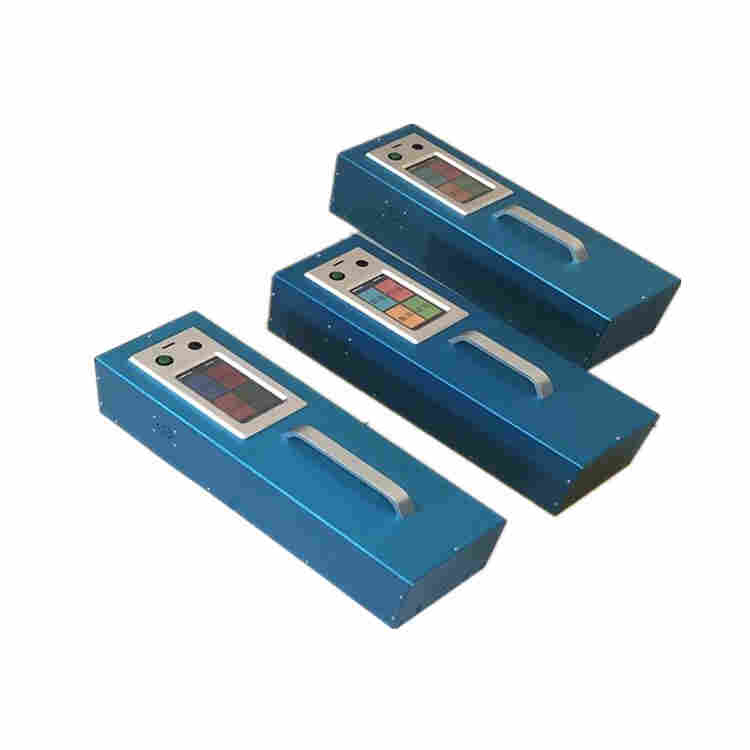

标线逆反射系数测量仪*技术
来源：北京天地星火科技发展有限公司
发布时间：2020-11-30 15:25:37
一、 主要功能特点和技术参数
1. 产品依据和标准
该仪器参照国际相关技术文件，以及我国现行的*标准和规范设计研制。符合国际照明委员会（CIE）出版的第72号，美国ASTM D4061-94,德国DIN67520，67521以及我国GB/T 26377-2010《逆反射测量仪》，GB/T 16311-2009《道路交通标线质量要求和监测方法》, JJG（交通）059-2004《逆反射测量仪规程》等相关标准的要求。
2. 测量原理
STT-301V逆反射标线测量仪的几何条件是模拟汽车在夜间公路上行驶时，汽车前照灯照射路面上的逆反射材料制作的标线，经其反射后，被驾驶室内的司机观察到的情景。其光路示意图如下图所示。
前照灯的光轴与路面的法线（参考轴）之间的夹角成为入射角（β），规定为88.76°，前照灯的光轴与逆反光线之间的夹角称为观测角(α)， 规定为1.05°。光源、光学系统按照入射角β投向标线，被测标线的尺寸为200 X 95mm，从标线反射的光线按照 1.05°的观测角α，发射至装有V（λ）滤光器内被探测收集，并被处理后在测量值显示器显示，即为逆反射系数R’测量值。
3. 主要参数
l 仪器的观测角度α=1.05°，入射角度β=88.76°，互补角度为1.24°。
l 光源色温为2856K ±50K（CIEA光源）
l 探测器为硅二极管+ V（λ）矫正器，经滤光器修正后符合CIE标准光度观测者光谱光视效率V（λ）的要求。
l 逆反射系数R’的测量范围0-3000 mcd·lx-1·m-2
l 电池连续工作时间 : ≈72 小时
l 数据储存 : 10000条测试信息
l 屏幕 : 4.5" 854x480 (触摸屏)
l 电脑连接方式:TF存储卡
l 充电方式: 220VAC 50HZ； DC8.4V
l 电源供应 : 锂电（6600mah）
l 防护等级 : IP54
l 使用温度 : -15°C ~ +50°C
l 储藏温度: -30°C ~ +85°C
l 操作湿度 : 10 ~ 90%，无结露
l 体积 (长x宽x高):
l 净尺寸：450mm x 132mm x 132 mm，
l 净重量：4.35kg(主机)
l 包装箱 : 高端仪器箱
