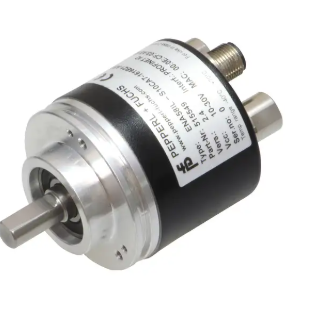

ENA58IL-S10CA5-1213B17-RH2

旋转码器

倍加福的*值旋转编码器为每个位置提供*编码的位置值，无需参考运行。产品组合涵盖多种型号一从适用于标

准应用的经济型传感器，到重型版本及适用于危险区域的旋转编码器。

磁电采样原理的 PROFINET 接口*值旋转编码器

显示详情

主要优势一览

实心轴

30 位，多匝

无需磨损磁性抽样

高分辨率和精度

对所有带现场总线接口的主要编码器具有力学兼容性

状态 LED

通用规格

检测类型 磁性采样

机械规格

材料

外壳 镀锌钢，涂漆

法兰 铝

轴 不锈钢

质量 大约 300 g

旋转速度 * 12000 min -1 防护等级 IP65

* 3000 min -1 对于 IP66/IP67

惯性力矩 50 gcm2

起始扭矩 < 5 Ncm

轴负载

轴向 40 N

径向 110 N

设备类型 *值编码器

线性度误差 ≤ ± 0,1 °

UL 文件编号 E223176 “仅用于 NFPA 79 应用” ， 如果产品上标有 UL 标记。

环境条件

工作温度 -40 ... 85 °C (-40 ... 185 °F)

存储温度 -40 ... 85 °C (-40 ... 185 °F)

相对湿度 98 % ，无冷凝

电气技术规格

工作电压 UB 10 ... 30 V DC

功耗 P0 大约 4 W

可用前的时间延迟 tv < 15 s

输出码 二进制码

Code course（计数方向） 可编程，

顺时针递增（顺时针旋转，code course 递增）

顺时针递减（顺时针旋转，code course 递减）

接口

接口类型 PROFINET IO

设备配置文件 编码器配置文件 V4.2

分辨率

单圈 可达 16 Bit

多匝 可达 14 Bit

体解决方案 可达 30 Bit

传输速率 100 MBit/s

循环时间 ≥ 250 µs
