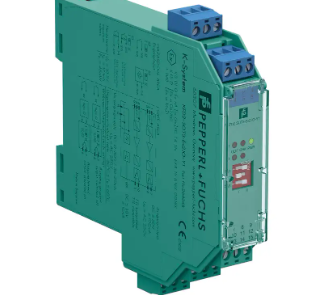

KFD2-SOT3-Ex2.IO-Y1

开关放大器

主要优势一览

2通道隔离隔离栅24 V DC电源（电源母线）

干触点或NAMUR输入

隔离无源晶体管输出，TTL电平

线路故障检测（LFD）

逆模式运行

符合IEC/EN 61508标准，*可达SIL 2

电源

连接 电源母线或端子14、1-

电压 Ur 19 ... 30 V DC

纹波 ≤ 10 %

额定电流 Ir 30 ... 20

功耗 1.1 W，包括输出端的*功耗

连接端  场地端

连接端子 1+、2+、3-； 4+, 5+, 6-

额定值 根据EN 60947-5-6（NAMUR）标准，电气数据请参阅手册

开路电压/短路电流 约10伏直流/约8毫安

切换点/切换迟滞 1.2 ... 2.1 毫安 / 约 0.2 毫安

线路故障检测：断线I ≤ 0.1 mA，短路I ≥ 6.5 mA

脉冲/暂停比 *小100微秒 / *小100微秒

连接侧 控制侧

连接  输出I：端子7、8；输出II：端子10、11

额定电压 Ur 30伏直流

额定电流Ir为2毫安，具备短路保护功能

响应时间 ≤ 200微秒

信号电平 1-信号：切换电压 - 在2毫安切换电流下*0.85伏

0信号：已关闭（关断状态电流≤10微安）

输出I 信号；晶体管，TTL兼容

输出II  信号；晶体管，TTL兼容

集体错误信息    电源轨

功能安全相关参数

安全完整性等级(SIL)SIL2

供应

联系SL1:1a, 1b (-);2a,2b(+)额定电压20...30VDC总线通过终端板供电波纹在供应容差范围内功耗≤0.98瓦

能量消耗*限度。0.98瓦界面

编程接口编程插座

输入

连接侧场边

联系SL2:5a(+)、1a(+)、1b(-)、5b(-)热电阻 Pt10,Pt50,Pt100,Pt500,Pt1000 (EN 60751:1995)Pt10GOST, Pt50GOST, Pt100GOST, Pt500GOST, Pt1000GOST (6651-94)Cu10, Cu50, Cu100 (P50353-92)类型Ni100(DIN47)

测量电流大约200A，带RTD

测量类型2、3、4线制连接

铅电阻*限度。每条线500

测量回路监控传感器损坏，传感器短路热电偶B、E、J、K、N、R、S、T型(IEC584-1:1995)L型(DIN 43710:1985)
