金属管浮子流量计性能与应用介绍

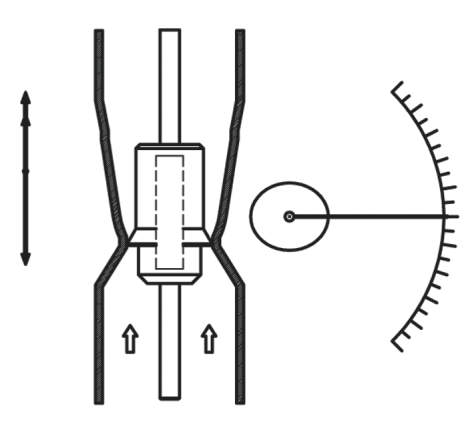

工作原理

浮子垂直安装于锥形测量管内部，流体流过时浮子可在锥管内上下自由移动。浮子外缘与锥形管之间形成环形流通面积，该面积会跟随浮子升降位置发生改变。

流量稳定时，浮子停留在某一位置形成动平衡状态，环形流通面积保持不变。浮子同时承受向下自身重量、向上浮力、流体动力，三力相互平衡。结合伯努利方程、力平衡方程、流体连续性定理，即可计算出环形截面处流体的瞬时平均流量。

金属管浮子流量计依靠流体动力推动浮子沿测量管向上位移，浮子位移大小与流量成正比；通过无接触磁传递机构，把浮子位移传递至指示器，直接显示流量数值。

金属管浮子流量计采用全金属结构，耐高温高压、耐腐蚀；智能表头采用模块化设计，无磁滞后；具备掉电保护、数据恢复、故障自诊断；HART 版本支持现场参数组态调试；可串口连接 PC 实现现场；可显示瞬时、累积流量。产品结实耐用，多用于石油、化工、冶金、电力、医药、食品、造纸行业，完成液体、气体介质测量与过程控制。

整机采用全金属S30408不锈钢结构，坚固耐腐、耐高温高压，适配严苛工业工况。短行程紧凑设计，安装占用空间小、施工便捷，后期基本免维护。依托纯机械指针显示，无需供电即可实时读取瞬时流量，运行稳定无漂移、无磁滞后。仪表外壳采用喷塑铝合金工艺，防腐耐磨，可搭配上下限位报警功能，气体测量工况可选配阻尼部件，有效提升测量稳定性。产品支持防爆应用，可用于易燃易爆危险现场。

应用场景

广泛适用于石油、化工、冶金、电力、造纸、医药、食品等行业，主要用于管道内液体、气体、蒸汽介质的就地流量监测与过程控制，是工业现场简易、可靠的通用计量仪表。
