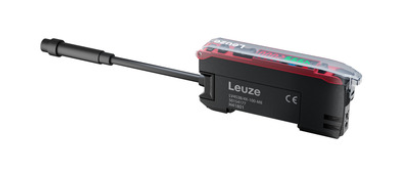

德国leuze光纤放大器LV443B.XR/2X-100-M8

德国leuze光纤放大器LV443B.XR/2X-100-M8

光纤传感器

传感器空间特别狭窄或环境条件极端恶劣时，传统立方体或圆柱形传感器很快就会达到其极限。这正是光纤传感器提供的解决方案的所在。其由两部分结构组成：柔性塑料或玻璃光纤（有各种长度可供选择）和独立放大器（有多种评估选项）。这种结构可将放大器置于临界环境外，并安装在合适的位置，同时将光纤传输到探测点。这样，即使苛刻条件下也能可靠驾驭。

系列 443B

适合 塑料光纤

专门设计 定时功能

检测范围大

光源 4 元件 LED, 红色

波长 625 nm

传输信号波形 脉冲

保护电路 反极性保护

短路保护

光导纤维连接 夹紧固定装置, 2 x Ø 2.4mm

光导纤维连接深度 7 ... 9 mm

供电电压 UB 12 ... 24 V, DC

剩余波纹度 0 ... 10 %, 来自 UB

开路电流 0 ... 15 mA

数字开关量输出数 1 个

类型 数字开关量输出

电压类型 DC

*开关电流 100 mA

开关电压 低：≤2.5V

高： ≥(UB-2,5V)

开关元件 晶体管, NPN

开关原理 亮/暗通可切换

接通/切断延迟 接通/切断延迟

延时 300 ms

摩擦触点 摩擦触点

开关频率 2,000 Hz

响应时间 250 µs

开关频率 500 Hz

响应时间 1,000 µs

开关频率 27 Hz

响应时间 18,000 µs

接口数量 1 个

功能 供电电源

信号输入

信号输出

类型 带接头电缆

电缆长度 100 mm

电缆颜色 黑色

核心截面 0.14 mm²

螺纹规格 M8

类型 插头

材料 塑料

引脚数 4 个引脚

结构 方形

尺寸（宽 x 高 x 长） 10 mm x 34 mm x 72 mm

外壳材料 塑料

塑料外壳 ABS

净重 45 g

外壳颜色 红色

黑色

紧固类型 通过可选安装设备

显示类型 LED

LED数 1 个

操作控制 按钮

操作控制功能 亮/暗通可切换

开关范围调整

灵敏度设置

环境温度，工作 -10 ... 55 °C

环境温度，储藏 -25 ... 75 °C
