德国倍加福P+F旋转编码器恒力开度仪

德国倍加福P+F旋转编码器恒力开度仪

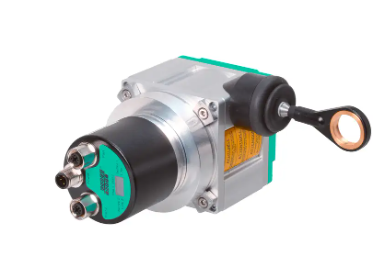

ECA30PL-02A1A-B17BP:NN

基本简介

带 PROFINET 接口的恒力开度仪旋转编码器

显示详情

主要优势一览

坚固的铝制卷筒外壳

使用螺纹主轴卷收缆线时的卷筒行程

带钢头的波纹管

齐全的附件

外壳可选择带有涂层（硬涂层）

防锈耐酸测量缆线

PROFINET 接口

无需磨损磁性抽样

通用规格

检测类型 磁性采样

设备类型 带 PROFINET 接口的高端系列

测量范围 1000 ... 60000 mm

结构类型 80 mm、130 mm、190 mm

分辨率 恒力开度仪：

80 mm 设计：0.024 mm

130 mm 设计：0.041 mm

190 mm 设计：0.059 mm

机械规格

绳直径 1,35 mm

弯曲半径 *小 17 mm

破断力 *小 1227 N

材料

恒力开度仪 氧化铝 或 铝 带 Hart Coat 涂层

旋转编码器 外壳: 镀镍钢

法兰：铝

法兰 铝

带 不锈钢 1.4401/316

使用寿命 可达 106 次循环

编码器：

25 位（13 位/转）

电气技术规格

工作电压 UB 10 ... 30 V DC

空载电流 I0 类型 134 mA

功耗 P0 大约 4 W

可用前的时间延迟 tv < 250 ms

输出码 二进制码

Code course（计数方向） 可调

连接

连接器 以太网 : 2 x M12 x 1 插座，4 针，D 码 ; 电源 : M12 x 1 连接器，4 针，A 码

环境条件

环境温度 -30 ... 70 °C (-22 ... 158 °F)

工作温度 -30 ... 70 °C (-22 ... 158 °F)

存储温度 -30 ... 70 °C (-22 ... 158 °F)

相对湿度 98 % ，无冷凝
