1 规格及主要技术参数
| 规格型号 | VWS-5 | VWS-10 | VWS-15 | VWS-10M | VWS-15M | ||

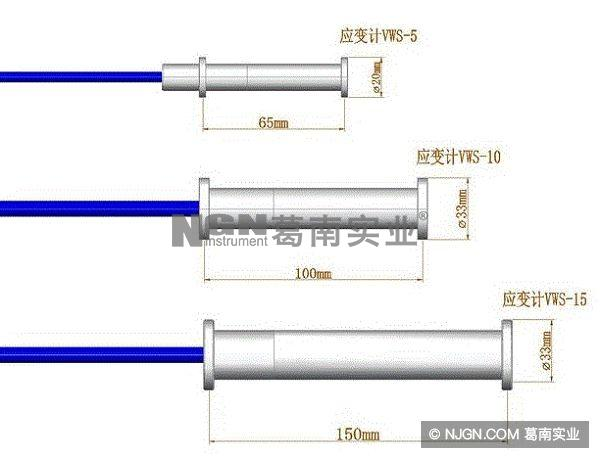

| 尺寸参数 | 测量标距L | 65mm | 100mm | 150mm | 100mm | 150mm | |
| 有效直径d | 14mm | 22mm | |||||
| 端部直径D | 20mm | 33mm | |||||
| 性能参数 | 应变测量范围 | 拉伸 | 1500με | ||||
| 压缩 | 1500με | ||||||
| 灵敏度k | 0.5με | ||||||
| 拟合/端基精度 | 0.1%F.S/0.5%F.S | ||||||
| 测量范围 | -40℃~+80℃ | ||||||
| 灵敏度 | ±0.1℃ | ||||||
| 测温精度 | ±0.5℃ | ||||||
| 修正系数b | 13με/℃ | ||||||
| 弹性模量Eg | 100~150MPa | 300~800MPa | 800~1500MPa | ||||
| 耐水压 | ≥1MPa | ||||||
| 绝缘电阻 | ≥50MΩ | ||||||
| 成组仪器支数 | 1~9支 | ||||||
注:频率模数F=Hz
2 结构及原理
2.1 结构
振弦式应变计由前端座、后端座、不锈钢护管、观测电缆、振弦及激振电磁线圈等组成。应变计采用外壳接地双护套双绞屏蔽聚氨酯电缆线,有效提高了应变计抗机械磨损、抗干扰、防雷击的能力。

![]()
2.2 工作原理
当被测结构物内部因应力发生变化时,应变计同步感受变形,变形通过前、后端座传递给振弦转变成振弦应力的变化,从而改变振弦的振动频率。电磁线圈激振振弦并测量其振动频率,频率信号经电缆传输至读数装置,即可测出被测结构物内部各个方向上的应变量,应变计组同步测量埋设点的温度值。
| 应变计组配套设备 | ||
| 1 | 设备 | SCS-1型应变传感器架 |
| 2 | 仪表 | 数字万分表 |
| 3 | 观测电缆 | YSPT-4P型水工电缆 |
| 4 | 电缆接长 | GJ-1型防水接头 |
| 5 | 测量仪表 | VW-102E型全功能读数仪 |
| 6 | 集中自动化测量 | MCU-32型分布式模块化自动测量单元 |
| 7 | 分散自动化测量 | GDA16型全功能采集模块 |
| 8 | 系统软件 | 葛南云平台、数据采集系统软件 |
| 9 | 安装附件 | SS-3/9型多向应变计安装支座 |
