产品特征
|
|

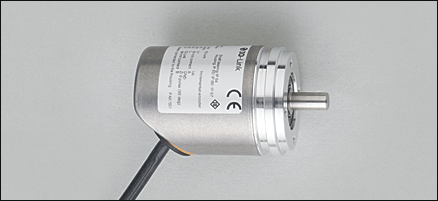

实心轴编码器
|
|
HTL, TTL 50 mA
|
|
电缆
|
|
电磁检测系统
|
|
分辨率 1...9999
|
|
电气数据
|
|
工作电压 [V]
|
|
4.5...30 DC
|
|
电流损耗 [mA]
|
|
< 150
|
|
转速大值rpm/elec. [1/min]
|
|
12000
|
|
相位偏差A和B [°]
|
|
90
|
|
开关频率 [kHz]
|
|
1000
|
|
反相保护
|
|
是
|
|
短路保护
|
|
是
|
|
防护等级
|
|
III
|
|
脉冲图
|
|
|
|
输出
|
|
输出功能
|
|
HTL, TTL 50 mA
|
|
测量/设定范围
|
|
编码器
|
|
分辨率
|
|
可设，出厂设置1024
|
|
精度/偏差
|
|
度
|
|
< 0.1°
|
|
反应时间
|
|
开机延迟时间 [s]
|
|
0.5
|
|
软件/编程
|
|
编程选择
|
|
分辨率，旋转方向，HTL, TTL
|
|
接口
|
|
IO-Link Device
|
|
传递类型
|
|
COM 2
|
|
IO-Link revision
|
|
V1.1
|
|
SIO模式
|
|
是
|
|
处理周期小值 [ms]
|
|
2.3
|
|
机械技术数据
|
|
机械转速大值 [1/min]
|
|
12000
|
|
启动扭矩 [Ncm]
|
|
< 1 (20 °C)
|
|
大的轴负载 (轴末端) [N]
|
|
轴向40; 径向60
|
|
轴, 材料 [mm]
|
|
Ø 6, 不锈钢
|
|
抗震
|
|
30 g
|
|
抗冲击
|
|
200 g
|
|
外壳材料
|
|
法兰: 铝; 外壳: 不锈钢444/1.4521; 电缆插头: 聚酰胺
|
|
重量 [kg]
|
|
0.284
|
|
环境条件
|
|
允许大的相对空气湿度 [%]
|
|
95, 不允许冷凝
|
|
环境温度 [°C]
|
|
-40...80, -25 °C用于任意铺设的电缆
|
|
存储温度 [°C]
|
|
-40...80
|
|
外壳防护等级
|
|
IP 65 / IP 66; IP 67 (外壳); IP 64 (轴)
|
|
/测试
|
|
MTTF [年]
|
|
292.2
|
|
电气连接
|
|
接口
|
|
PUR-Kabel abgeschirmt / 2 m; 5 x 0.14 mm²; Ø 4.9 mm; 径向的, 也可以使用轴向的
|
|
大的导线长度 [m]
|
|
100
|
接线
|
芯线颜色
|
|
BK
|
黑色
|
|
BN
|
棕色
|
|
BU
|
蓝色
|
|
GY
|
灰色
|
|
WH
|
白色
|
|
|
IO-Link:
|
|
|
BN:
|
L+
|
|
WH:
|
不使用
|
|
BU:
|
L-
|
|
GY:
|
不使用
|
|
BK:
|
IO-Link
|
|
屏蔽:
|
外壳
|
|
|
|
|
编码器:
|
|
|
BN:
|
UB
|
|
WH:
|
A
|
|
BU:
|
GND
|
|
GY:
|
B
|
|
BK:
|
Z/0-Pulse (90 deg)
|
|
屏蔽:
|
外壳
|
|
|
