应用范围

■ 斜拉索、吊杆安装和成桥索力巡检

■ 受拉预应力钢绞线等张拉力测试

■ 锚索、系泊缆绳、索道等拉力测试

性能特点

■ 实时显示波形/频谱，索力自动计算

■ 高灵敏度传感器，测量误差≤±3%

■ 自动计算基频，数据可二次处理

■ 传感器快速固定，工作时间24 h

依据标准

1. 动态信号分析规程 —— JJG 834-2006

2. 扭转振动测试仪标准 —— GB/T 13436-2008

3. 市政桥梁工程质量检验评定标准 —— JCJJ 2-90

4. 公路工程质量检验评定标准 —— JTG F80/1-2017

性能参数

操作系统： 嵌入式系统

控制系统： MCU

显示模式： 7”TFT高亮液晶

操作模式： 按键/触摸

供电模式： 内置8.0 Ah锂电池，工作时长≥ 20 h

通道数量： 单/双通道可选

测试范围： 拉力 10~10000 KN 索长 2~600 m索径 6~150 mm

自振频率： 0.1 ~1000 Hz

测试精度： 幅度精度优于0.1%  频率精度优于0.1%

测量误差： ≤ ± 3%

测试方式： 手动/自动/信号触发

输入信号： 机械振动

传 感 器： 加速度

缓     存： 256 K

采样频率： 25 Hz ~ 5 KHz共8档

放大增益： 29 ~ 71 dB共8档可调

工作温度： -10 °C ~  50 °C

主机体积： 362×266×85 mm

主机重量： 2.5 kg

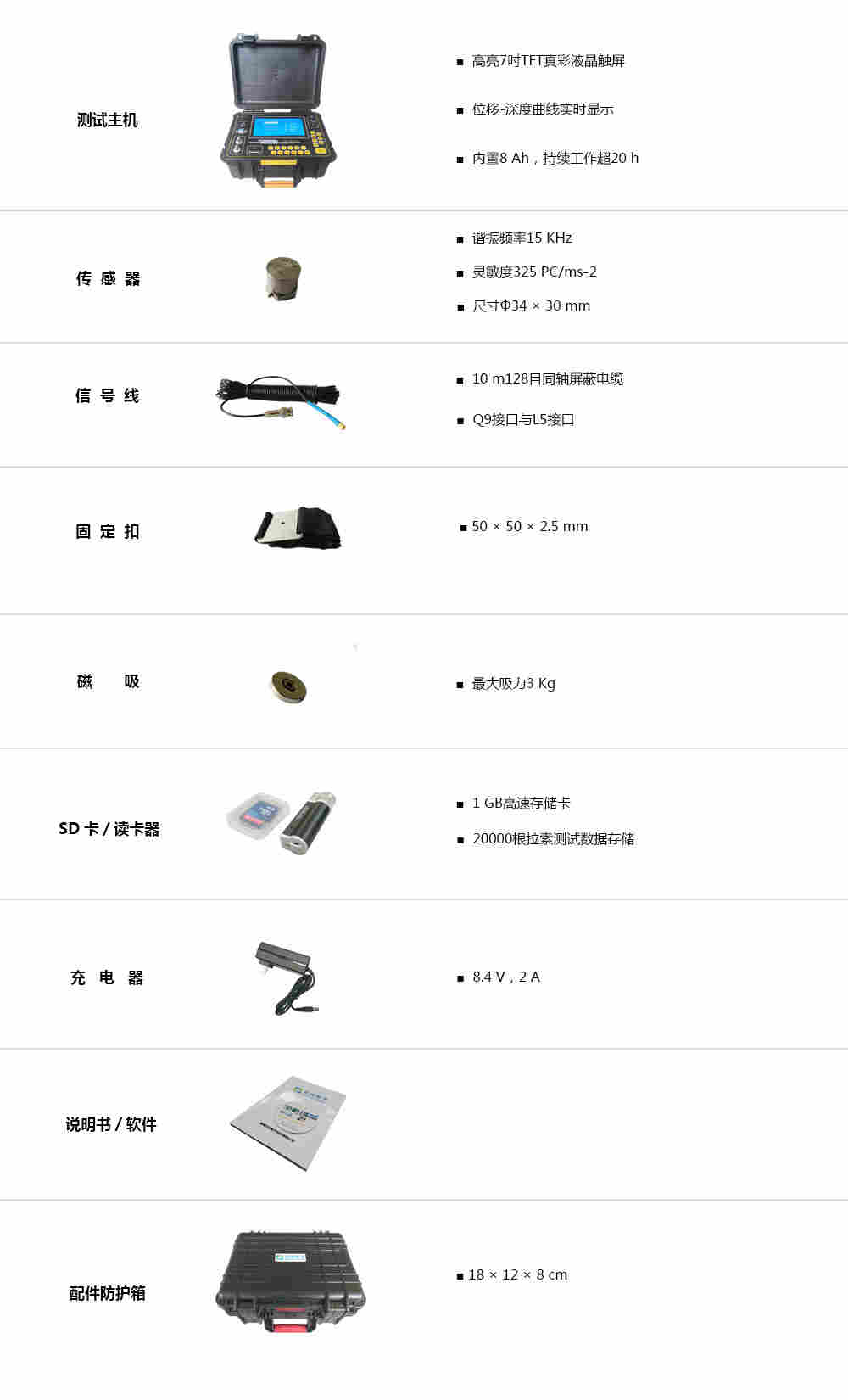

基本配置
