防爆磁力启动器适用于1区，2区危险场所,适用于IIA,IIB类T6及以下组别防爆性气体环境。广泛用于石油，化工，海上平台，军工，码头等危险场所。在交流电路中作控制三相异步电动机的直接起动，停止或正反转(可逆)之用，并具有失压，过载，缺相等保护功能，可设置两地控制或多地控制

 BQC53-20A防爆磁力起动器可控以下设备：

防爆操作箱水泵、排水泵，污水泵，排污泵，油泵、电机、变频器、阀门、风机

功率：0.97KW、1.5KW、2KW、5.5KW、7.5KW

防爆磁力启动器控制方式：远程、就地、现场、两地

材质：铝壳、钢板、不锈钢、工程塑料

等级：ExdIIBT4 dipa21t4/t6

防爆操作箱防护：IP55/IP65

铸铝合金外壳，表面喷塑。

 内装交流接触器，热继电器，自复位转换开关或按钮等。

适用范围：
  1.适用于爆炸性气体环境1区、2区；
  2.适用于ⅡA、ⅡB、IIC级爆炸性气体环境；
  3.适用于温度组别为T1~T6的环境；
  4.适用于石油采炼、储存、化工、医药及军事设施等爆炸性危险环境；
BQC53-20A防爆磁力起动器产品特点：

1. 铝合金外壳压铸或者钢板焊接成型，表面高压静电喷塑，外形美观；
2. 内可根据客户要求安装交流接触器、热继电器、电动机保护器、信号灯等元件；
3. 具有过载、短路保护功能；
4. 模块结构，各种回路可根据需要自由组装；
5. 可控制交流50HZ，380V三相异步电动机的直接起动停止，并具有过载和断相保护及失压保护。
6. 钢管或电缆布线。
7、执行标准GB3836-2000，IEC60079
注：由于防爆配电箱型号不统一，所以一般生产时以客户图纸为准。
防爆磁力启动器要求：
  1.防爆标志：ExdeⅡBT4、ExdeⅡCT4
  2.防护等级：IP55、IP65
  3.防腐等级：WF1
  4.安装形式：挂式
  5.额定电压：AC380V
  6.额定电流：20A，40A
  7.功率：大功率10KW，可逆大功率18.5KW
  8.电流范围：0.25-40A
  9.进线口螺纹：G1”、G11/2”
  10.电缆外径：Φ12mm～Φ17mm，Φ18mm～Φ26mm
BQC53-20A防爆磁力起动器安装使用：
选型指南
  BQC—防爆磁力启动器
  X——S：工程塑料外壳（可不注）；G：不锈钢外壳；L：铝合金外壳
  AX——额定电流（不配不注）
  BX——电表数（不配不注）
  DX——指示灯数（不配不注）
  KX——开关数（不配不注）
  PX——电位器数（不配不注）
  X——安装方式（G：挂式；L：立式）
  X——进线口方向（X：下进线（可不注）；D：上进线；B：后进线）
1、安装：
1.1起动器在安装前应检查其技术数据是否与工作电压，所控制电机容量相符，其零部件应完好无误;
1.2电缆的引入及引出应用接线装置中的橡胶密封圈，金属堵环，压紧螺母或压紧法兰将电缆压紧以达到隔爆要求，同时应紧固电缆防松脱装置;
1.3不使用的接线口应用橡胶密封圈、金属堵环、金属堵板严密封堵;
1.4起动器外壳应接地，安装时其倾斜度不大于15度;
1.5应根据实际工作电流对保护器进行电流整定。
2、使用维护注意事项：
2.1保护器电子线路、RC组件不做工频耐压试验
2.2主线路做耐压试验时，应将保护器以及RC组件和其它辅助线路一同脱开主线路接地，然后再做耐压试验;
3、当使用电网系统为660(380)V时，主回路相间、相对地间、同相极与极间工频耐压2500V，当使用电网系统为1140(660)V时，主回路相间、相对地间、同相极与极间工频耐压4200V，1min;控制线路对地耐压1000V，1min不得有闪络及击穿现象。

BQC53-20A防爆磁力起动器，防爆电机起动器,防爆电磁启动箱

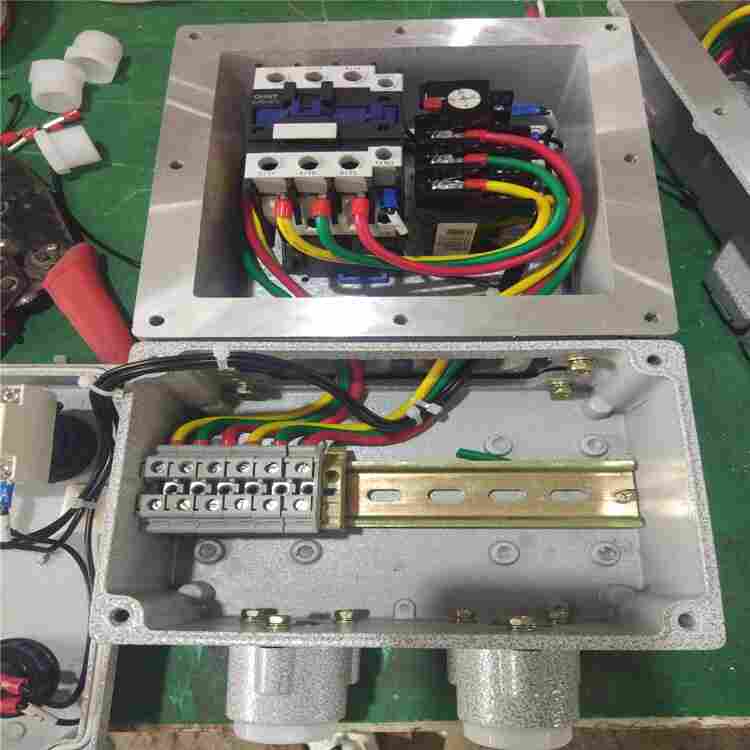

产品实拍图
