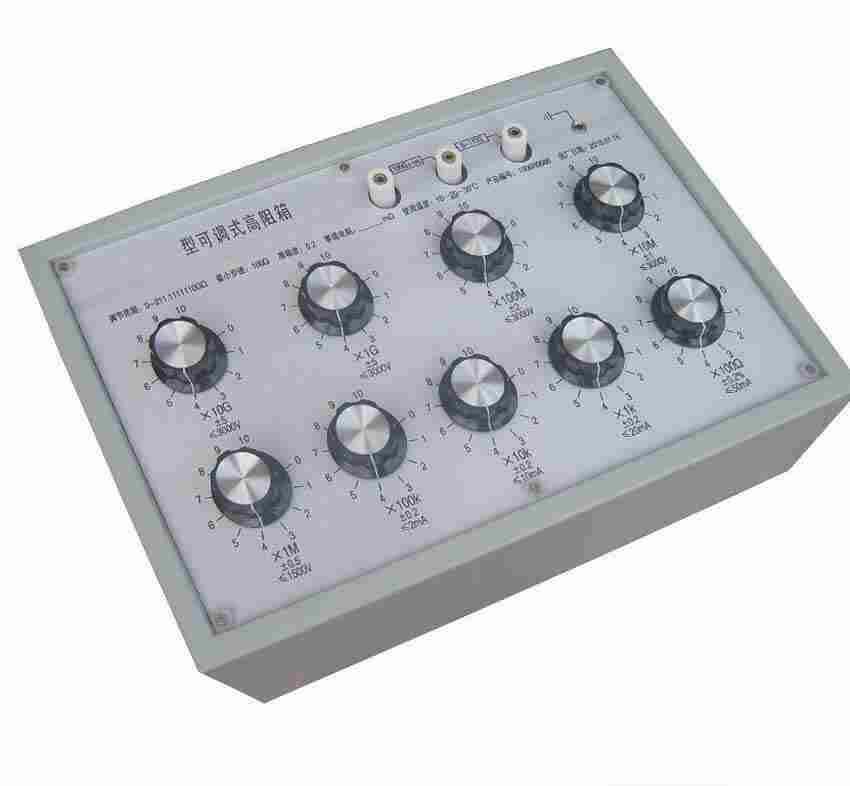

HN8000 0.01级绝缘电阻测试仪校准仪 兆欧表校准仪20年经验

在使用该装置之前，请仔细阅读本说明书，按有关要求和注意事项操作使用，会给您的工作带来方便。   HN8000型兆欧表装置

是根据JJG622-1997《绝缘电阻表（兆欧表）规程》，JJG 1005-2005《电子式绝缘电阻表规程》，DL/T 979-2005 《直流高压高阻箱规程》之要求设计制造的*绝缘电阻表装置，其测试电压可达10000V。各项指标均符合规程的要求。它不仅能型号、不同规格的产、进口绝缘电阻表（兆欧表），而且可用作高阻计的。
作为新一代的兆欧表装置，本仪器的电阻输出范围更大，测试电压更高，稳定性更好
2 技术指标
2.1  电阻输出技术指标见表1（准确等级与厂联系）
表1
2.2 电压测量技术指标表1

2.3 使用条件
温度：（23±5）℃
湿度：≤75%RH
2.4 运输、贮存条件
2.4.1  环境温度:  (-25～50)℃
2.4.2  相对湿度:  25℃时≤ 90%
2.5 结构
    采用十进制步进序列，高阻部分和低阻部分分开的分体式结构，其中高阻部分采用密封式铸铝机箱，电阻输出范围109~1012Ω，低阻部分采用半封闭式铁皮机箱，电阻输出范围102~109Ω；端电压测量范围100V~10kV。

2.6  兆欧表装置未列指标均符合高阻箱规程之要求。
2.7  体积、重量：618×290×130（mm）、20kg
3 工作原理
3.1  兆欧表装置电阻输出部分原理
3.2  兆欧表装置端电压测量部分原理
4 使用方法
5.1 使用前的准备
检查装置中各开关能否正常旋转，端电压表能否正常显示。
5.2数字式兆欧表电阻测量功能的
5.2.1 按图4要求接线（同名端相接）。
5.2.2选择全检量程调节旋钮直接输出对应标准电阻值，记录数字式兆欧表的读数，依据公式算出相对误
5.3  指针式兆欧表电阻测量功能的
5.3.1 按图5要求接线（同名端相接）。
5.3.2 按兆欧表中的被检分度值预置高阻箱的电阻值。
5.3.3 启动恒转速源（转速设定在120转/分，若需其它转速，按增、减速键即可）。
5.3.4 调节高阻箱的电阻值，使得兆欧表指针与被检分度线重合，高阻箱示值即为被检分度值对应的实测值，依据公式(2)算出误差
5.3.5 按同样方法顺序每个标有数值的分度线。
5.3.6本装置由低阻部分和高阻部分组合而成，当被检兆欧表分度值大于1GΩ时，需将高阻部分与低阻部分接连使用，其连线方式

5.4  端电压的
端电压检测连线图
1、装置端电压测量部分、兆欧表
5.4.1 将被检兆欧表和装置按图 7连接好，兆欧表的L端接至装置端电压测量部分的L端，兆欧表的E端接至装置端电压测量部分E端，启动电压测试。
5.4.2  本装置具有工作电源保持功能，按下“START”键后10分钟内，始终处于电压自动测量状态，按下“HOLD” 键后仪器能保持瞬间测量电压值。
峰值电压检测连线图
1、装置端电压测量部分2、兆欧表
5.4.3 兆欧表峰值电压的检测
5.4.3.1将被检兆欧表和装置按图8方式连接，兆欧表的L端接至装置端电压测量部分的Lp-p端，兆欧表的E端接至装置端电压测量部分的 E端，启动电压测试。
5.4.3.2 记录装置表头中显示的电压值即为兆欧表峰值电压。
5.5  倾斜影响的试验
5.5.1 按图5要求接线。
5.5.2 分别调节恒转速源底部的支撑脚，使得被检仪器向前、后、左、右四个方向倾斜5°。
5.5.3 启动恒转速源。
5.5.4 对相应的分度值进行检测，方法同第5.3。
5.6  中值电压的检测
5.6.1 按图9要求接线（同名端相接）
5.6.2 调节高阻箱的电阻值，使其与被检兆欧表的标称中值电阻一致。
5.6.3 按端电压检测中5.4的条款操作，即可实现对中值电压的检测。
5.7  绝缘电阻的测量
5.7.1 将被检兆欧表的E、L端短接。
5.7.2 按被检兆欧表的额定电压，选择标准绝缘电阻表（兆欧表）的电压档，使其保持一致。
5.7.3 将标准绝缘电阻表的E端与被检兆欧表短接后的E、L端相接；标准绝缘电阻表的L端与被检兆欧表的机壳相接。
5.7.4 开启标准绝缘电阻表的电源开关，显示器示值即为被检兆欧表的绝缘电阻值。
6 装置的其他功能
本装置除了能对工作电压达10000V的兆欧表进行外，还能对高阻计进行部分电阻量程的（100Ω~1100GΩ）。时须使用我厂的高压转接头进行操作，具体方法可参照5.2及5.3的步骤进行。
7 注意事项
7.1  该装置应在干燥、无腐蚀气体、无阳光直射、无磁场、温度在23℃±5℃、相对湿度≤75%的环境中使用。
7.2  如因存放、使用不善，使得该装置受潮，出现干燥剂变色，除更换干燥剂外，还需用小于50℃的干燥热风对装置内部（特别是高阻值部分）进行去湿处理后方能保证该装置的正常使用。
7.3  装置若长时间未使用，在再次使用前应将电阻调节开关从头至尾转动数次，保证其接触良好。
7.4  装置所有旋钮开关不能作360°旋转，在调节这些开关时，切勿用力过猛。
7.5  装置中，端电压测试仪的E端为正极，L端为负极。
7.6  由于兆欧表的输出电压较高，所以在检测时，应注意安全。
7.7  装置中所有设备在用户遵守使用和存放条件下，且出厂封印完好，从发货之日起十二个月内达不到技术指标时，免费为用户维修。所有产品服务。
8 成套性
8.1  装置一套（可根据用户要求分别选购仪器）
8.2  使用说明书一份
8.3  连接线一付
8.4  产品合格证一份
