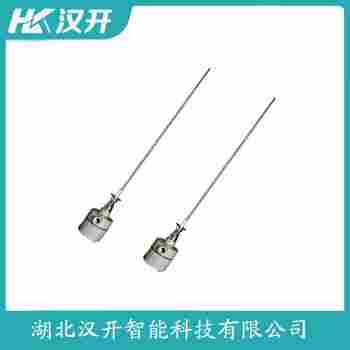

绳式射频导纳料位计 FE10-M30-NOD...
射频导纳开关的工作原理及作用
一、工作原理
射频导纳开关基于射频导纳技术，通过高频无线电波测量与储罐体间的电抗（容抗和阻抗）变化实现物位检测。其核心结构包括测量、保护及电子单元，具体过程如下：
平衡电桥电路
测量与空载罐体间的电抗构成平衡电桥电路，产生稳定振荡信号。当被测介质覆盖时，电抗变化导致电桥电路失衡，振荡信号停止，后级电路检测到这一变化并输出报警信号。
保护的电气隔离
振荡信号同时施加于测量与保护，两者通过1:1电压跟随器实现等电位、同相位、同频率的隔离。当挂料时，测量与保护间无电势差，形成电气隔离，确保挂料信号不影响检测，仅由物料决定电抗变化。
相位检测技术
电子线路处理容抗和阻抗的综合变化信号，采用相位检测技术将电抗变化转化为可检测的信号，进而改变继电器输出状态，实现物位控制。
绳式射频导纳料位计 FE10-M30-NOD1选择要点
FE10-M30-NOD1绳式射频导纳料位计，是一款、的物位检测设备，广泛应用于工业自动化控制领域。以下是对该产品的详细介绍：
一、产品特点
1. 的设计：FE10-M30-NOD1绳式射频导纳料位计采用绳式设计，能够适应不同形状和尺寸的容器，提高检测精度和稳定性。
2. 射频导纳原理：该产品基于射频导纳原理，能够有效检测物料介电常数的变化，适用于多种物料的料位测量，包括液体、固体、粉状等。
3. 高精度测量：FE10-M30-NOD1绳式射频导纳料位计具有高精度测量能力，误差范围小于±1%，满足工业生产中对料位测量的高要求。
4. 长距离测量：该产品支持长距离测量，可达30米，适用于大型容器或仓库的料位监测。
5. 稳定用：采用高质量材料制造，具有优异的抗腐蚀性能，可在恶劣环境下稳定运行。
二、应用领域
FE10-M30-NOD1绳式射频导纳料位计适用于以下领域：
1. 化业：用于监测化工原料、中间体、产品的料位，实现自动化控制。
2. 食品行业：用于监测食品原料、半成品、成品的料位，确保生产过程稳定。
3. 冶金行业：用于监测矿石、炉料、合金等物料的料位，实现生产过程的优化。
4. 纺织行业：用于监测棉花、化纤等原料的料位，提高生产效率。
5. 水泥行业：用于监测水泥、熟料等物料的料位，实现自动化控制。
三、技术参数
1. 测量范围：0-30米
2. 精度：±1%
3. 工作温度：-20℃至+70℃
4. 电源电压：24VDC
5. 介质温度：-20℃至+200℃
6. 介质压力：≤1.6MPa
FE10-M30-NOD1绳式射频导纳料位计凭借其的设计、高精度测量、长距离测量等优点，已成为工业自动化控制领域的产品。为广大用户提供、可靠的料位检测解决方案，助力企业实现生产过程的优化与自动化。
绳式射频导纳料位计 FE10-M30-NOD1选择要点
